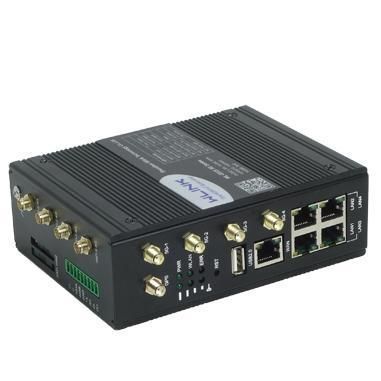

无线调制解调器 WL-G535

蜂窝状GPSWiFi

概述
WL-G535 支持 5G NR 的 SA 与 NSA 双模，并向下兼容 4G LTE 与 3G。其理论峰值蜂窝吞吐量可达 3.4 Gbps，内置 quad‑core 1.8 GHz ARM Cortex‑A53 处理器与硬件加密引擎。设备集成 5 个千兆以太网端口、RS232/RS485 串口、可编程 DI/DO、802.11ax（Wi‑Fi 6）双频模块（并发无线速率最高 1.8 Gbps），并可选支持基于 OpenWrt 的定制运行环境。

应用

• 工厂自动化与工业控制
• 智能电网通信
• 智能交通系统
• 环境与远程监测
• 安防监控与公共安全网络
• 数字广告牌及其他工业物联网场景

主要特性

• 先进的 5G 双模能力：支持 SA/NSA，工业级 5G 模组，理论峰值 3.4 Gbps
• Quad‑core Qualcomm ARM A53 1.8 GHz，满足多任务与低时延处理需求
• 丰富接口：5x 千兆以太网（可配置为 4x LAN + 1x WAN 或 5x LAN）、RS232、RS485、DI/DO、USB 2.0
• 高速 Wi‑Fi 6 双频：2x2 MU‑MIMO OFDMA — 2.4 GHz 可达 600 Mbps，5 GHz 可达 1201 Mbps
• 灵活的操作系统选项：WLINK OS（基于 Linux），可选 OpenWrt 支持
• 云端管理支持集中配置、网络分析与维护
• 完善的安全与 VPN 支持：DMVPN、OpenVPN、IPsec（IKEv1/IKEv2）、L2TPv3、NAT、有状态防火墙、ACL、包过滤

接口示意 / 视觉资料
包含前后面板接口与端口布局示意图（以太网端口、SIM 卡槽、天线接口、串口、I/O 接线端子）。

包装清单

• 1x WL-G535 Router
• 4x Wi‑Fi 天线
• 4x 5G 磁吸天线
• 1x 以太网线
• 1x 电源适配器

文档
提供产品数据表和 G 系列快速入门指南。

规格 / 技术参数

• 蜂窝（5G）：多频段 5G NR 支持（示例：n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79）
• 4G/LTE：多 FDD/TDD 频段（B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71）
• 3G：HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• 硬件系统：Qualcomm ARM A53 quad‑core 1.8 GHz；1 GB DDR3；32 MB NOR Flash（可选 256 MB NAND）；硬件看门狗
• 以太网端口：5x 千兆以太网（可配置：4x LAN + 1x WAN 或 5x LAN）
• USB：1x USB 2.0（配置、升级、故障排查）
• 串口 / I/O：1x RS232，1x RS485，2x I/O（干节点）
• 电源 / SIM / 天线：1x DC（2 针插头）；2x SIM 卡槽；4x SMA‑K（母）5G 天线接口；2x SMA‑RP Wi‑Fi 接口；GPS 天线接口可选
• GPS（可选）：灵敏度 -160 dBm；精度 2.5 m CEP；更新率 1Hz@5Hz；冷启动 TTFF 27s、热启动 1s；协议 NMEA‑0183 2.3V
• 指示灯：PWR、Signal、WLAN、NET、LAN（LAN1~LAN4、WAN）
• WLAN（Wi‑Fi 6）：IEEE 802.11 n/ac/ax；2x2 MU‑MIMO OFDMA — 2.4 GHz 可达 600 Mbps；5 GHz 可达 1201 Mbps
• 供电与功耗：电压 DC +9~60 V（标准 12 V/2 A 适配器）；空闲 600 mA@12 VDC；在线 750 mA@12 VDC
• 机械与环境：镀锌金属机箱带接地螺丝；尺寸 142 x 108 x 48 mm（不含天线）；重量 750 g（不含配件）；工作温度 -30 至 +75 °C；存储 -40 至 +85 °C；相对湿度 0–95% 非凝结
• 质保：两年
• 合规性：FCC、CE、RoHS、CCC
• 操作系统：WLINK OS（基于 Linux）；可选 OpenWrt 支持
• 防火墙 / 安全：SNAT/DMZ、端口映射、IP/MAC/关键字/域名过滤、访问控制、防 DoS
• 网络协议：IPv4（IPv6 可选）、PPPoE、UDP/TCP/ICMP/NTP/DHCP、HTTP/HTTPS、UPnP、SNMP、TR‑069
• 网络监控：ICMP 检测、流量检测、traceroute、数据包捕获、带宽与流量图表
• VPN：WireGuard 客户端/服务器、Zerotier、GRE、OpenVPN（TLS1.2）、PPTP/L2TP 客户端、L2TPv3、IPsec（IKEv1/IKEv2）、DMVPN
• 网络功能：5G/WAN 故障切换、VLAN、带宽管理、NAT/DMZ、IP 直通/端口重定向、静态/动态路由
• 管理：本地/远程 GUI、Telnet/SSH、WLINK M2M 平台
• WLAN 模式：AP、AP+WDS、无线客户端、Wireless Ethernet Bridge、WDS
• Wi‑Fi 安全：WEP、WPA/WPA2 Personal/Enterprise、RADIUS 支持
