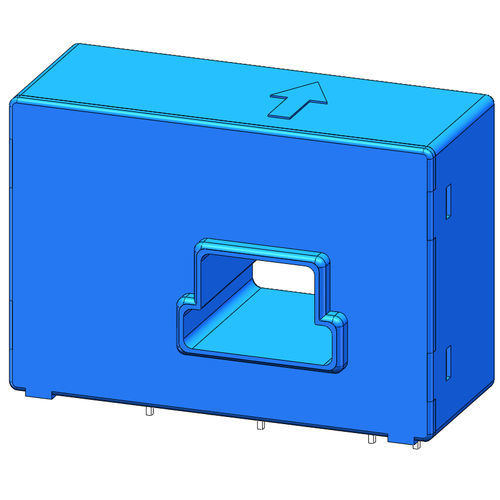

霍尔闭环电流传感器 SCB31

产品详情
SCB31系列闭环霍尔电流传感器是一种基于霍尔效应原理的新一代闭环电流传感器，它可以在电气隔离条件下准确测量直流、交流和脉冲电流以及其他各种不规则波形电流。方形类型的穿孔，用于铜连接，广泛应用于逆变器、电源、直流面板和焊接机等。

技术数据

• 额定有效值电流 (Ipn): ±100AT / ±200AT
• 测量范围 (Ip): 200AT / 420AT
• 道路电阻 Rmax: 20~80Ω / 12~70Ω
• 输出电流: ±50mA / ±100mA
• 匝数比: 1:2000
• 测量电阻: 40Ω
• 工作电压: DC ±12V 或 ±15V (±5%)
• 精度 @ Ta=25°C: ±0.5% FS
• 线性度 @ Ta=25°C: ±0.1% FS
• 偏移电流: < ±0.2mA / < ±0.1mA
• 偏移温度特性: < ±0.2%/°C
• Vo的热漂移: 典型值 ±0.1mA, 最大值 ±0.5mA / 典型值 ±0.05mA, 最大值 ±0.25mA
• Di/Dt跟随精度: >100A/us
• 带宽: DC ~100kHz
• 响应时间: < 1uS
• 滞后偏移: < 0.5mA (if=F.S. 0<--- --->额定有效值电流)
• 耐压: 3kVrms/50Hz/min
• 电流消耗: 10mA + 输出电流
• 工作温度: -40~+125°C
• 储存温度: -40~+125°C

尺寸 (mm)

• 尺寸误差: ±0.5mm
• 初级孔径: □17*4.5+13*6.5mm
• 精确输出: □0.64*0.56mm*4, 推荐PCB切口: 0.9mm
• IP指示方向是电流的正方向
• 错误接线可能会损坏传感器

特点 / 技术规格

• 闭环霍尔效应电流传感器
• 测量直流、交流、脉冲和不规则波形电流
• 电气隔离
• 用于铜连接的方形穿孔
• 应用: 逆变器、电源、直流面板、焊接机
• 额定有效值电流: ±100AT / ±200AT
• 测量范围: 200AT / 420AT
• 输出电流: ±50mA / ±100mA
• 匝数比: 1:2000
• 工作电压: DC ±12V 或 ±15V (±5%)
• 精度: ±0.5% FS
• 线性度: ±0.1% FS
• 带宽: DC ~100kHz
• 响应时间: <1uS
• 工作温度: -40~+125°C
