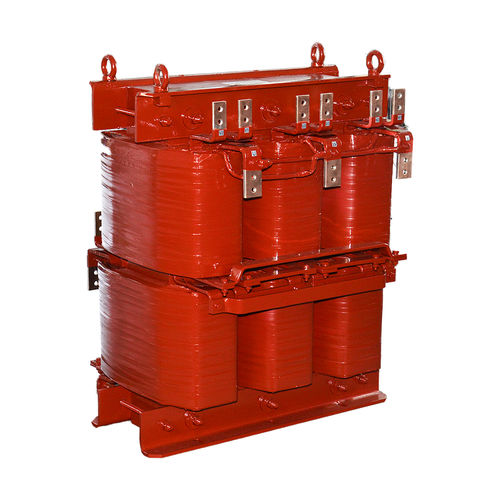

整流器变压器 SKS-ZSG-450/0.38*4

脉冲封装

脉波整流变压器通过多相整流可以减少整流机组直流侧的脉动系数和交流侧的谐波含量。因为在整流机组内产生人为的移相之后，干扰则主要存在于23次、25次及以上的谐波，而不是来自5次、7次谐波。这样的设计会极大改善二次侧谐波对电网侧造成的影响。在整流变压器电网侧绕组进行对应相的位移是一种常见的设计。一般单台整流变压器为12脉波，多采用低压绕组轴向分裂结构。为了实现24脉波整流，通常需要两台12脉波整流变压器同时使用，这样也会导致增加成本，浪费空间等技术问题。 我公司研发生产的24脉波整流变压器，它由两组12脉自耦变压整流线圈并联构成，只用了一副铁芯，输入端电流经过变压器移相后，形成四组三相线电压，线电压相位依次相差15°。四组整流桥电路分别通过平衡电抗器并联联结，最终输出24脉波直流电压。该设计可以节省自耦变压器82.7%的容量，整流器体积显著减小，在大功率整流场合下该设计的优势尤为显著。 24脉波整流变压器应用领域： 电镀电源设备，如航空表面处理；汽车避震器表面处理；航天表面处理；汽车ABS表面处理领域占有率极大；兵器表面处理；工程机械表面处理；船舶表面处理；钢铁薄板表面处理；汽车铝轮表面处理；石油机械表面处理；汽车活塞环表面处理；煤矿机械表面处理等。
