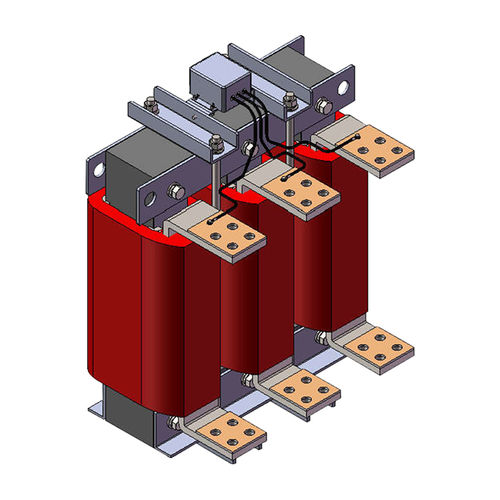

低通滤波器 SKS-DVT-1209-4A/10
被动三相du/dt

低通滤波器
低通滤波器
添加到我的收藏夹
添加到产品对比表


产品规格型号

带宽
低通
类型
被动
其他特性
三相, du/dt
频率

50 Hz

电压

400 V

主电流

1,209 A

产品介绍

DV/DT滤波器简述: DV/DT滤波器用于降低电机端电压的DV/DT值,使其符合电机和电缆的DV/DT要求。DV/DT可以理解为单位时间电压的变化幅度。DV/DT滤波器主要用于变频器与电机的长线连接,变频器输出的电压波形是PWM波,波形比较陡,因为长线连接时电缆的分布电容和分布电感使电机端的电压瞬间到达甚至超过2000V/US,会破坏电机和电缆的绝缘,导致电机和电缆过热,容易使电机烧毁。使用DV/DT滤波器可以把DV/DT降低到1000μS以下。 DV/DT滤波器特点: 电压等级:400V DV/DT≤1000μS 防护等级:IP00; 绝缘等级:H级; 过载能力:1.5倍额定电流一分钟,1.2倍 一小时 抗电强度:AC4000V/5mA/60S 散热:自然风冷 运行温度:-10~+50(℃);储存温度:-40~+65(℃);环境湿度:0~98(%)不凝露;海拔高度:<2000M DV/DT滤波器的作用: 1.有效降低变频伺服电动机端的dV/dt电压; 2.防止传输电缆和伺服电机线圈的过早老化和击穿; 3.延长伺服电机的使用寿命,提高伺服的可靠性和正常运行时间 4.降低对邻近设备或线路的干扰传播; 5.减小电机接地泄露电流 6.减小打开滤波器与电机之间的接触器所引起的干扰 7.有效降低伺服电机端脉冲尖峰电压 8.输出满足IEC 60034-17, 60034-25要求 DV/DT滤波器的应用领域: 通风设备,输送机,泵,风力发电 采暖通风与空调装置、压缩机 电梯,起重机,风电,UPS,EPS 电机到驱动器的线缆比较长 电机驱动器并联多台电机
