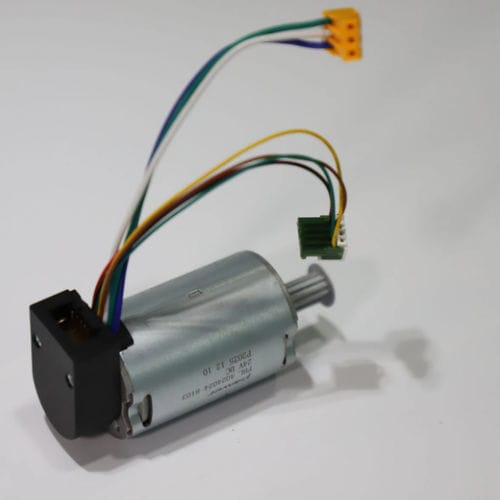

PBL.4024 - 无刷直流电机用于无叶风扇
概述
PBL.4024 是一款紧凑型 24 V 无刷直流电机适用于无叶风扇应用。参考配置可在 22 至 26 V 电压范围内运行空载转速为 11,800 转/分钟。在最大效率工作点时该电机在 9,089 转/分钟下可提供 48 瓦的机械输出功率和 51 mN·m 的扭矩电流为 2.78 安培。
电机外壳尺寸不含轴延伸部分为 Ø41.9 × 59.7 毫米。外形图提供了轴及安装尺寸用于机械集成。
主要特点
- 无刷直流电机适用于无叶风扇
- 额定电压24 V DC工作电压范围22–26 V DC
- 空载转速11,800 rpm
- 在最大效率运行点时机械输出功率为48 W
- 电机外壳尺寸Ø41.9 × 59.7 mm轴延长部分另计
- 可定制电气性能和轴径尺寸
参考规格
型号PBL.4024
额定电压24 V DC
工作电压范围22–26 V DC
空载转速11,800 rpm
空载电流最大0.5 A
在最大效率工况下
转速9,089 rpm
电流2.78 A
扭矩51 mN·m
机械输出功率48 W
电机外壳尺寸Ø41.9 × 59.7 mm不含轴延长部分
应用与定制
典型应用无叶风扇。
动力电机可根据客户需求调整电压、扭矩、转速、电流、功率及轴径尺寸。选择时请提供风机负载、供电电压、安装空间及运行要求。最终性能将根据所选配置和应用进行确认。
随附的目录包含产品照片、参考规格、示意图及性能曲线。
