双材料塑料注塑成型

多种材料热熔塑料ABS

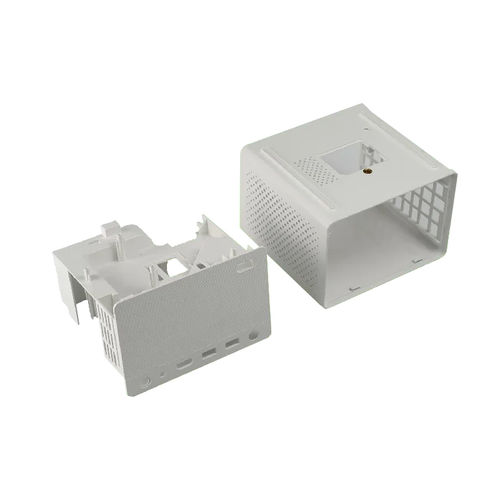

用于激光投影仪的定制塑料注塑模具 模腔：1 腔 模具钢：S136H 表面处理：VDI 纹理 + 抛光 浇口冷流道，侧浇口 注塑机：260T 模具尺寸和重量：450*522*471 毫米；600 千克 模具寿命：300,000 次 滑块机构 塑料外壳结构复杂，有许多圆孔、方孔和肋条。这种模具设计要求配备一个用于抽取型芯的大滑块和一个用于相同目的的小滑块。大滑块由一个液压缸提供动力，用于抽取型芯，而小滑块则通过一个倾斜的导柱来抽取型芯。 当模具打开时，抽芯过程就开始了，抽芯针以一定角度抽出型芯。抽芯完成后，油缸启动大滑块，完成抽芯。当模具关闭时，小滑块首先由角度导向销关闭，然后油缸将大滑块重新定位到关闭位置。 解决粘连问题 滑块与内部角度提升器相吻合，导致粘连问题。为了解决塑料部件与滑块粘连的问题，需要在滑块内侧安装一个顶针。在滑块顶针的设计中加入了一个小弹簧。 此外，还在滑块的倾斜面和底座上设计了耐磨板，以方便工具的装配和调整。
