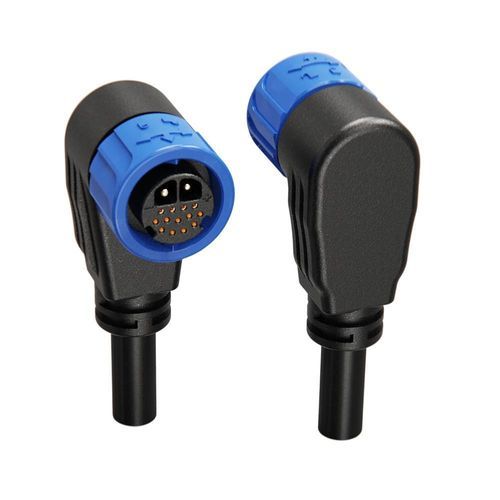

数据连接器 供电线对线连接闭锁式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据, 供电
- 尺寸
- 线对线连接
- 连接类型
- 闭锁式, 快插式
- 尺寸
- M23
- 用电规格
- 8 针, 15 针, 6 针
- 材料
- 塑料, 铜, 镀金
- 防护等级
- IP67, IP69K
- 其他特性
- 密封, 阻燃, 带格兰头
- 主电流
5 A, 15 A, 20 A, 50 A
- 电压
60 V, 125 V, 300 V
- 温度
最多: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
产品介绍
产品概述
产品规格
技术参数
典型应用
订购与制造
- 高密度15针设计 – 紧凑型M23外壳内含2个电源触点（20A，φ2.4mm）和13个信号触点（5A，φ1.0mm），适用于空间受限场景。
- 推锁式（Push-Lock）机构 – 无需工具的自锁推合结构，支持快速插拔并在振动环境下保持连接稳定。
- IP67 防水防尘 – 全密封设计，防尘并能承受短时浸水（IP67）。
- 灵活的电缆适配 – 支持0.3mm²–6mm²（24–9 AWG）电缆，最大外径 φ16mm。
- 信号完整性与安全 – 铜合金触点镀金/镀银处理；外壳符合 UL94 V-0 阻燃等级。
产品规格
- 针脚配置：15针（2电源 + 13信号）。
- 额定电流：20A（电源触点 φ2.4mm）+ 5A（信号触点 φ1.0mm）。
- 额定电压：通常为125V（电源）+ 60V（信号）；视型号而定。
- 耐压：最高可达3000V（视型号）。
- 电缆范围：0.3mm²–6mm²（24–9 AWG）；最大电缆外径 φ16mm。
- 防护等级：IP67；可按需提供 IP69K。
技术参数
- 系列：M23 系列。
- 触点材料：铜合金，镀金或镀银以提高耐蚀性和导电性。
- 针数可选：6（2+4）、8（2+1+5）、15（2+13）。
- 连接方式：推锁式（push-lock），无需工具，自锁。
- 阻燃等级：外壳 UL94 V-0。
- 工作温度：-40°C 至 105°C（部分型号可达125°C）。
- 插拔寿命：≥500 次插拔循环。
- 支持电缆示例：0.3mm²–6mm²（24–9 AWG）。
- 最大电缆直径：φ16mm。
- 可用认证：ISO9001、CE、UL、RoHS、TUV（视应用而定）。
- 可定制项：IP69K、替代镀层、定制电缆密封和接头。
典型应用
- 工业传感器与执行器。
- 工厂自动化与控制系统中的数据传输。
- 机器人与运动控制系统。
- 需要防水连接的户外与高压清洗设备。
订购与制造
- 在 ISO9001 认证的工厂生产，支持批次可追溯。
- 有关样品、数据表及定制（IP69K、电缆接头、镀层等），请联系供应商。
