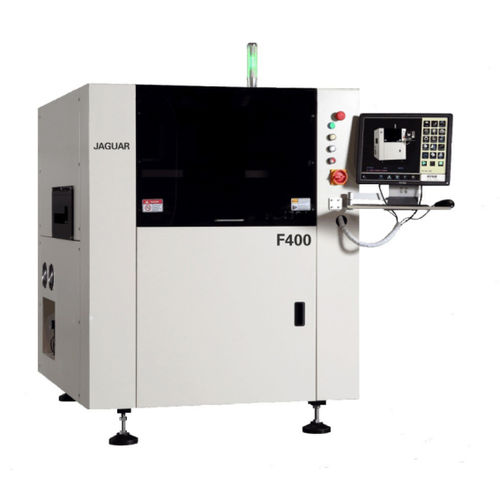

自动丝印机 F400

用于焊料SMT

SMT焊锡膏模板打印机 名称：F400全自动锡膏印刷机F400自动焊锡膏印刷机 型号：捷豹F400捷豹F400 简介高精度印刷机设计用于SMT高精度丝网印刷或PCB组装中的模板印刷。 规格： PCB参数PCB 最大PCB尺寸(X x Y) 450毫米x320毫米 最小PCB尺寸（X x Y 50mm x 50mm PCB厚度 0.4mm~6mm PCB翘曲 最大PCB对角线1%。PCB对角线1% 最大PCB重量 6公斤 板边间隙 最大3毫米 最大底面净空 16毫米 传输速度 1500mm/秒(最大) 除地面传输高度外 900±40毫米 转移轨道方向 左-右，右-左，左-左，右-右。 传输模式 一个阶段 PCB的夹持方向 上部平行四边形板块机构扁平化软件可调弹性压力侧压，底部整体多点局部真空或吸真空。 董事会支持方法 磁性针/轮廓块/特殊工件夹具 打印参数 打印头 两台单机直接连接的电机驱动 表格工作框架尺寸 370mm x 470mm~737mm x 737mm。 最大印刷面积(XxY) 450毫米x320毫米 刮板式 钢/橡胶刮刀片(角度：45/55/60或根据实际效果设定角度) 刮刀长度 220mm~500mm 刮板高度 65±1毫米 刮板厚度 0.25mm菱形碳纤维 打印模式 单或双刮板印刷 剥皮长度 0.02毫米-12毫米 打印速度 6毫米/秒-200毫米/秒 印刷压力 0.5公斤-10公斤 印刷行程 ±200毫米(从中心开始) 图像参数 成像范围(FOV) 6.4mm x 4.8mm 调整范围 X、Y:±7.0mm，θ:±2.0°。 基准类型 标准形状(参照SMEMA SPEC)PAD和开口。
