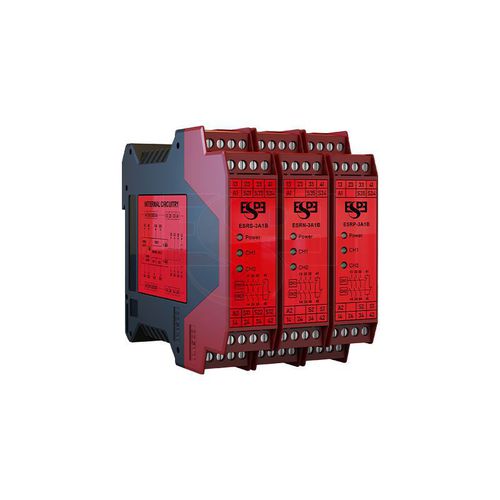

安全继电器模块 ESR

DIN导轨

1.设计符合 ISO13849-1（3 类，Ple）； 2.继电器输出：2NO 或 3NO 以及 1 个 NC 辅助触点； 3.可选手动复位和自动复位； 4.自诊断和冗余电路设计； - 自诊断和冗余电路设计 5.标准 35mm 宽度导轨安装设计 标准级别 - 参考标准：ISO 13849-1（4 类/Pl e） - 安全等级：4 类/Pl e - 电气参数 - 电源电压：DC24V±10 - 功耗 ：<3W - 响应时间：<20ms - 吸力缓冲时间：<100ms - 开机重启时间：<1s - 保护电路 ：输入电源过压保护，防反接保护 - 安全输入：双 NPN 常闭输入（ESRN 型）、双 PNP 常闭输入（ESRP 型）；双门或紧急停止按钮（ESRS 型） - 同步输入：无限 S1 位于 S2 的前方 - 安全输出 ： - 2 个常开无源触点，1 个常闭无源触点； - 三个常开无源触点和一个常闭无源触点； - B10 数据 ：额定负载400,000 次；低负载：200 万次 - 触点额定值：AC15：5A/250V；DC13：6A/24V - 电寿命：≥10 次（1 无：5A250VAC，阻性负载，1 秒开 9 秒关） - 机械寿命：≥ 1000 万次 环境参数 - 抗振性：频率 10Hz~55Hz，振幅 0.35±0.05mm，X、Y、Z 方向各 20 次 - 抗冲击性：加速度 10g，脉冲持续时间 16ms，X、Y 和 Z 方向各 1000 次 - 工作温度：-25ºC~+60ºC - 存储温度：-40ºC~+85ºC - 防护等级：外壳/终端防护：IP40/IP20
