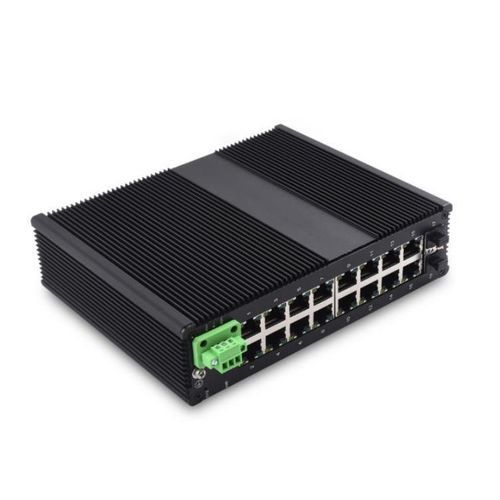

非管理型网络交换机 ZL-IGS2F16T

16 端口式双端口2 级

产品概述
ZL-IGS2F16T系列是一款不受管理的工业级光纤交换机，支持2个1000MBase-X光口和16个10/100/1000MBase-T自适应RJ45端口。该产品采用无风扇、低功耗设计，IP40防护等级，波纹高强度金属外壳，工作性能更稳定。产品符合CE、FCC和RoHS标准。-40至85℃的工作温度范围可以适应恶劣的工作环境。

DIN导轨安装满足工业现场的需求，为用户的以太网设备连接提供可靠快速的解决方案。该设备可广泛应用于智能建筑、智能城市、智能社区、智能交通、电信、安全、金融和证券、海关、航运、电力、水利和油田等各种宽带数据传输领域。

技术规格

• 输入电压: DC10-55V/DC48-55V
• 工作温度: -40 ℃~+85 ℃
• 外壳: IP40防护等级，无风扇设计
• 防静电: 8KV-15KV
• MTBF: 100000小时
• 业务接口: 2*1000MBase-X SFP +16*10/1000MBase－T
• 电源接口: 3P凤凰端子，双电源冗余
• LED灯: 电源指示灯: PWR (绿色); 网络端口指示灯: 黄色 (100或POE) 绿色 (链接)

电缆类型和距离

• 双绞线: 0-100m (CAT5e, CAT6)
• 单模光纤: 20/40/60/80/100/120KM
• 多模光纤: 550m/2KM
• 光纤接口: LC/SC/ST/FC

网络拓扑和规模

• 星型拓扑: 支持
• 总线型拓扑: 支持
• 树型拓扑: 支持

电气特性

• 输入电压: DC10-55V/DC48-55V 50-60HZ
• 功耗: 非POE满载 (总功率) <10W
• 二层交换
• 交换容量: 56G
• MAC地址表: 16K
• 报告缓冲: 8M
• 转发延迟: <10us
• 端口特性: 交叉直通自适应
• 流量控制: 支持
• 包长度: 支持10 Kbytes
• 风暴抑制: 支持
• IP等级: IP40
• 电源浪涌保护: IEC 61000-4-5 3级 (4KV/2KV) (8/20us)
• 以太网端口浪涌保护: IEC 61000-4-5 3级 (6KV/2KV) (10/700us)
• 辐射抗扰度: IEC 61000-4-3 3级 (10V/m)
• 瞬时脉冲抗干扰: IEC 61000-4-4 3级 (1V/2V)
• 传导抗干扰: IEC 61000-4-6 3级 (10V/m)
• 工频磁场抗扰度: IEC 61000-4-8 4级 (30A/m)
• 电压跌落: IEC 61000-4-11 3级 (10V)
• EMI A级
• 防静电干扰: IEC 61000-4-2 4级 (15KV/30KV)
• 自由落体: 0.5m

环境

• 工作温度: -40 ℃~+85 ℃
• 存储/运输温度: -40 ℃~+85 ℃
• 相对湿度: 5%~95%。不支持非凝结
• 散热方式: 无风扇设计，自然散热
• MTBF: 100,000小时
• 尺寸: 181X146X47mm
• 安装方法: DIN导轨安装
• 重量: 1KG

型号表
型号 | 以太网端口 | 电源 | POE端口
ZL-ISG2F16T-SFP | 16*1000 MBase－T+ 2*1000MBase-X SFP, SFP接口 | -40℃-85℃ | 可选

主要特点 / 技术规格

• 不受管理的工业级光纤交换机
• 2 x 1000MBase-X SFP端口
• 16 x 10/100/1000MBase-T自适应RJ45端口
• 无风扇、低功耗设计
• IP40防护等级
• 波纹高强度金属外壳
• 符合CE、FCC和RoHS标准
• 工作温度: -40至85 ℃
• DIN导轨安装
• MTBF: 100,000小时
• 尺寸: 181 x 146 x 47 mm
• 重量: 1 kg
