光暗器 Dimmer AC

Sharebot 可编程数字调光器 Sharebot 可编程数字调光器是一款专为精确控制交流 (AC) 负载而设计的功率模块非常适合集成到工业系统或电子原型项目中。控制逻辑由专用微控制器 (Atmel Tiny85) 管理可实现两个输出端的智能且平滑的相位控制。


技术规格

• 逻辑电源 通过专用排针提供 5V DC。
• 通信协议 串口 9600,n,8,1。
• 电源输入 支持 110V 至 220V 的 AC 50Hz 电压。最大电流 5A。
• 输出 2 路调制通道单通道调节由配备散热器的强大可控硅 (Triac) 管理以确保热稳定性。总电流最大 5A。
• 安全性 电路配备光耦合器用于低压逻辑部分与高压功率部分之间的电隔离。

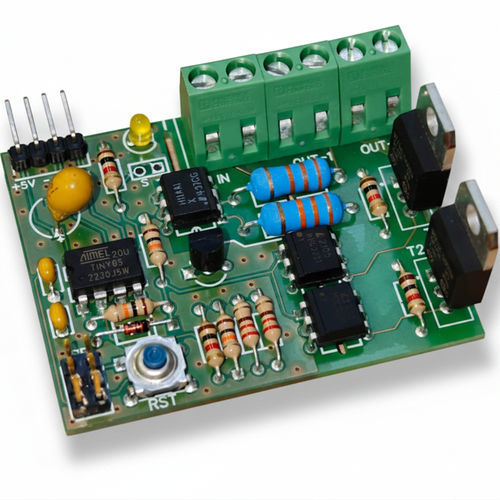

硬件特性

• 连接性 专业螺钉接线端子确保交流输入和输出 (OUT-1, OUT-2) 的牢固连接。
• 用户界面 集成复位按钮 (RST) 和状态 LED用于电源和运行的即时诊断。

主要应用 该模块非常适合通过简单的串口指令调节可调光灯具的亮度、控制小型通用电机的速度或管理加热电阻的功率。
