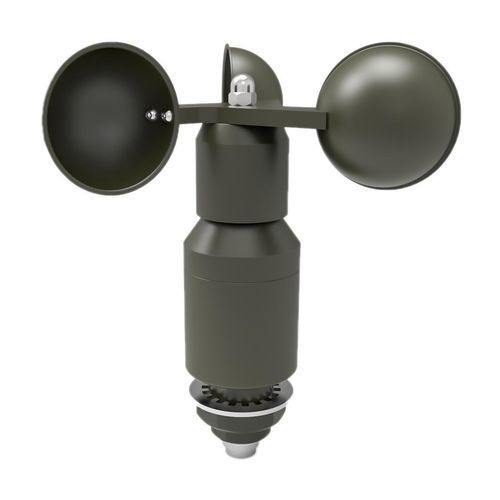

风杯风速计 FA19

IP66海洋应用免维护

概述
FA19为免维护海上风速传感器，适用于强海洋腐蚀环境（C5-M）。特殊耐腐蚀轴承与经硬质阳极氧化处理的6061铝合金全金属外壳可抵抗腐蚀和磨损。多个直通与错位的非接触式迷宫密封，经过腔体纵横比和深度优化，达到IP66防护等级。适用于强风、沙尘暴与海上等恶劣环境下的精准风速测量。

主要特性

• 非接触磁感测原理，采用进口磁性传感芯片，保证高测量精度和较强的抗干扰能力。
• 深度优化的多重直通与错位迷宫结构，实现IP66防护。
• 全金属结构：6061铝合金本体（硬质阳极氧化）；外露不锈钢件为316材质。
• 特殊耐腐蚀轴承，适用于C5-M等级海洋环境。
• 容错设计：错误接线不会损坏传感器。
• 多级防雷、ESD与浪涌保护（符合IEC61000-4-2/4-5）。
• 航空插座接线，6芯屏蔽电缆（4×0.5mm² + 2×1mm²）。

应用

• 海上及陆上风电风速测量
• 船舶与舰艇气象监测
• 沿海与港口气象站
• 铁路与公路环境监测
• 防灾与应急系统

电气规格

• 额定电压：12VDC–30VDC
• 工作电流：最大50 mA
• ESD：IEC61000-4-2（接触放电 ±8kV，空气放电 ±15kV）
• 浪涌：IEC61000-4-5（线对线 ±6kV，线对地 ±4kV）
• 测量原理：非接触磁码扫描
• 接线：航空插座
• 电缆：6芯屏蔽（4×0.5mm² + 2×1mm²）

机械规格

• 颜色：硬质阳极氧化自然色
• 外壳材质：6061铝合金，硬质阳极氧化
• 风杯材质：5052，硬质阳极氧化
• 轴承材质：特殊耐腐蚀轴承
• 重量：0.4 kg
• 安装：Ø27–Ø30 mm穿板安装或G 3/4外螺纹
• 工作温度：-40°C 至 +70°C
• 湿度：0–100% RH（IEC60068-2-3）
• 抗振：5–10Hz d=3mm；10–500Hz a=2g
• 防护等级：IP66（IEC60529）

气象规格

• 起动风速：≤0.5 m/s（20°C时）
• 抗风能力：>75 m/s
• 测量范围：0–50 m/s
• 分辨率：0.1 m/s
• 精度：±0.5 m/s（V<16 m/s）；±3%（16 ≤ V ≤ 60 m/s）；±5%（V>60 m/s）

型号与技术概要

• 型号：FA19
• 测量原理：非接触磁码扫描
• 额定电压：12VDC–30VDC
• 最大工作电流：50 mA
• 防护等级：IP66
• 材料：本体6061铝（硬质阳极氧化）；不锈钢件316；风杯5052
• 轴承：耐腐蚀（适用于C5-M）
• 安装：Ø27–Ø30 mm / G 3/4外螺纹
• 工作温度：-40°C 至 +70°C
• 风速范围：0–50 m/s；分辨率0.1 m/s；精度见规格
