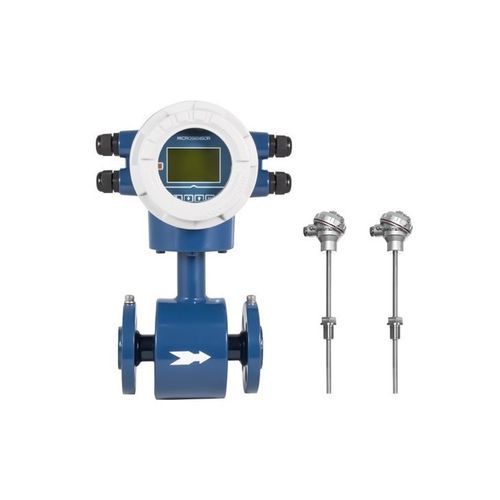

章动盘式流量计 MFE600H

体积用于水热水

产品概述
Micro Sensor 的 MFE600H 系列电磁流量计用于测量热量和冷量。该能量表标配 2 个 Pt1000 温度传感器，无需外接总计器，便于安装，可降低安装成本。转换器采用低功耗单片机及 SMD/SMT 元件，性能可靠、精度高、功耗低、零点稳定。产品显示直观，操作维护简便。

优点

• 多电极结构，测量精度高；多口径内置接地电极，省去接地环，降低成本。
• EEPROM 在断电时保存参数设置和累积值。
• 无机械惯性，响应灵敏，能测量瞬时脉动流量且线性良好。
• 低频矩形波激励提高流量稳定性，低流量特性优良且功耗低。
• 结构形式：分体式和一体式。
• 系列口径覆盖：DN6 ~ DN1600（以连接型式为准）。

技术参数表
口径 | 型式 | 范围 / 备注
法兰型 | DN6~DN1600，≥DN20 内置接地电极
夹片（wafer）型 | DN25~DN200
螺纹型 | DN10~DN50
夹紧（clamp）型 | DN15~DN150
压力接口 | | ANSI 1/2 NPT、JIS G1/2、ISO M20×1.5
测量精度 | | ±0.2%（DN10~DN350）；±0.5%（DN6~DN1600）
输出信号 | | 4mA~20mA DC / HART、频率、脉冲输出、RS485
电气连接 | | ISO M20×1.5
防护等级 | | IP65；IP67；IP68
功耗 | | ≤5W
环境温度 | | -20℃ ~ 60℃
存储温度 | | -40℃ ~ 60℃
相对湿度 | | 5% ~ 90%

行业应用

• 集中供热测量
• 供热系统
• 民用住宅空调等热量测量
• 办公楼、企业和事业单位

下载

• 数据表
• CNEX 证书
• PCEC 证书
• CE 证书
• EAC 证书
• ATEX 证书

特性 / 技术规格

• 产品类型：电磁能量（热量）流量计，MFE600H 系列。
• 功能：测量冷量和热量；标配 2 个 Pt1000 传感器；无需外接总计器。
• 信号处理：低功耗单片机转换器，SMD/SMT 元件保证测量稳定准确。
• 参数保护：EEPROM 在断电时保存参数设置和累计值。
• 电极：多电极结构；多口径内置接地电极。
• 响应：无机械惯性，响应灵敏，适用于瞬时和脉动流量测量，线性好。
• 激励方式：低频矩形波激励，提升稳定性和低流量性能。
• 结构：分体式（远程转换器）和一体式（紧凑型）。
• 连接/口径选项：法兰 DN6~DN1600（≥DN20 内置接地电极）；wafer DN25~DN200；螺纹 DN10~DN50；clamp DN15~DN150。
• 压力接口标准：ANSI 1/2 NPT、JIS G1/2、ISO M20×1.5。
• 测量精度：±0.2%（DN10~DN350）；±0.5%（DN6~DN1600）。
• 输出：4mA~20mA DC / HART、频率、脉冲输出、RS485。
• 电气连接：ISO M20×1.5。
• 防护等级：IP65、IP67、IP68。
• 功耗：≤5W。
• 工作温度：-20℃ ~ 60℃；存储温度：-40℃ ~ 60℃。
• 相对湿度：5% ~ 90%。
