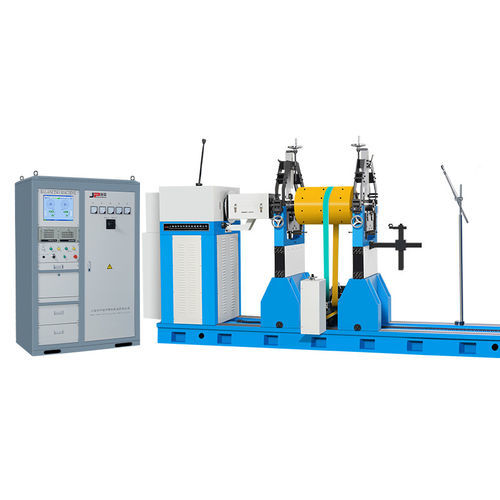

卧式平衡机 PHS-10000H

硬质轴承手动用于转子

应用 该机器广泛用于大型电机、橡胶辊、水泵、离心机、风扇、曲轴等机械旋转部件的不平衡检测。 特点 采用万向节/皮带驱动双驱动模式。万向节驱动可以传递更多的动力，运行更加平稳。皮带驱动确保工件的平衡质量和精度，具有装卸方便、启动快、工作效率高的特点。 适用于大型工件 技术数据一览 PHS-10000H PHS-15000H PHS-20000H PHS-30000 工件质量范围(kg) 10000 15000 20000 30000 工件最大直径(mm) Φ2400 Φ2800 Φ2800 Φ3000 两个支撑轴承之间的距离(mm) 最小320 最小450 最小600 最小600 工件的轴颈直径范围(mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 驱动法兰与右轴承支撑之间的最大距离(mm) 4000 4200 5200 6000 主轴的转速(r/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 电机功率(kw) 22 30 55 75 万向节轴的扭矩(N·m) 2250 2250 5000 7800 床身长度(mm) 5500 6000 7000 8000 可实现的最小残余不平衡量(emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 适用于巨大工件 技术数据一览 PHS-50000 PHS-80000 PHS-100000 工件质量范围(kg) 50000 80000 100000 工件最大直径(mm) Φ3600 Φ4000 Φ4200 两个支撑轴承之间的距离(mm) 最小600 最小600 最小600 工件的轴颈直径范围(mm) Φ80~560 Φ80~560 Φ100~650 驱动法兰与右轴承支撑之间的最大距离(mm) 7000 7500 9500 主轴的转速(r/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 电机功率(kw) 110 160 200 万向节轴的扭矩(N·m) 10000 15000 18000 床身长度(mm) 9000 10000 12000 可实现的最小残余不平衡量(emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) 频率转换 2) 可增加到75-180 3) 可增加到120~240 4) 无级调速 - 应用: 大型旋转部件的不平衡检测 - 双驱动模式: 万向节和皮带驱动 - 高功率传输和平稳运行 - 高平衡质量和精度 - 方便的装卸、快速启动、高效率 - 适用于大型和巨大工件
