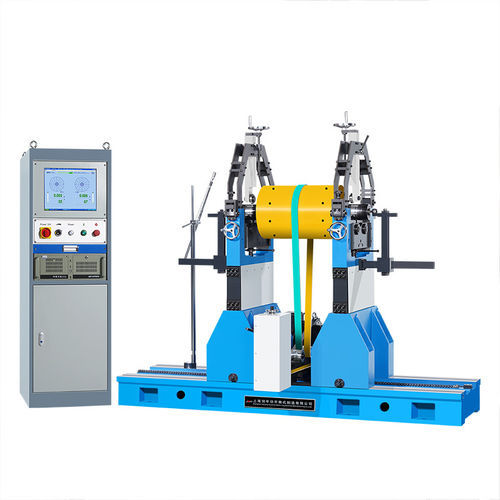

卧式平衡机 PHQ-15000H

静态动态手动

应用 用于各种大型和中型电机转子、叶轮、曲轴、滚筒和轴等旋转工件的不平衡校正。 特点 该机器采用Jianping电子测量系统，具有多种测量方法，动态和静态平衡，轴承模式多达10种，重量增加和减少，CW和CCW旋转可以灵活定制。它采用多种校准系数组合，自动调整系统灵敏度，无跳跃换档，软件和硬件双重过滤，数据压缩，测量更加稳定。 适用于大型工件 技术数据一览 - PHQ-10000H - PHQ-15000H - PHQ-20000H 工件最大质量(kg) - 10000 - 15000 - 20000 工件最大直径(mm) - Φ2400 - Φ2800 - Φ2800 两个支撑轴承之间的距离(mm) - 750~4600 - 750~5600 - 750~5600 工件的轴颈直径范围(mm) - Φ 60~400 - Φ60~400 - Φ60~400 驱动带的直径范围(mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 当驱动带直径为100mm时的转速(r/min) - 795,1853 电机功率(kw) - 18.5 - 22 - 30 床身长度(mm) - 2500 可实现的最小残余不平衡量(emar) - ≤0.5g· mm/kg 1) 无级调速 2) 频率转换 3) 可增加至75-180 4) 可增加至120-240 5) 可增加至75-140 - 应用: 大型和中型转子、叶轮、曲轴、滚筒、轴的不平衡校正 - 测量系统: Jianping电子，动态/静态平衡，最多10种轴承模式 - 可定制: 重量增加/减少，CW/CCW旋转，校准系数组合 - 系统: 自动灵敏度调整，双重过滤，数据压缩 - 工件最大质量: 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - 工件最大直径: Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - 两个支撑轴承之间的距离: 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - 轴颈直径范围: Φ60~400mm - 驱动带的直径范围: Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - 转速(100mm带): 795, 1853 r/min - 电机功率: 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - 床身长度: 2500mm - 可实现的最小残余不平衡: ≤0.5g·mm/kg
