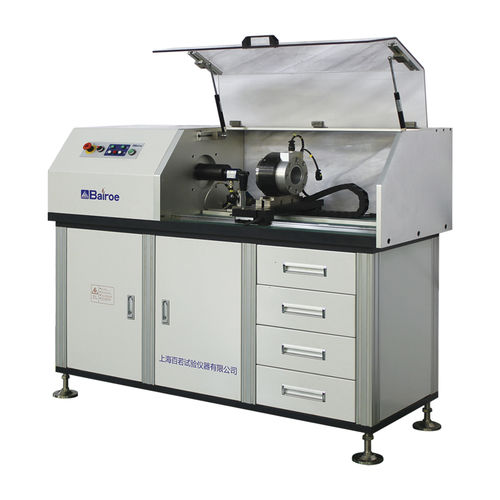

紧固扭矩试验机 NZA-500

自动螺钉用于螺栓

NZA系列多功能螺栓紧固分析系统用于螺纹紧固件测试及分析研究。通过对螺栓-螺母连接副或螺钉-螺母连接副平稳地施加紧固扭矩以产生夹紧力，测量其紧固特性，主要包括轴力（夹紧力）、总扭矩、螺纹扭矩、支撑面扭矩、总摩擦系数、 支撑面摩擦系数、螺纹摩擦系数、K系数等紧固特性值。 设备用途： NZA系列多功能螺栓紧固分析系统用于螺纹紧固件测试及分析研究。该系列试验机符合标准GB/T16823.3-2010、ISO16047-2008等的测试方法要求，可满足ISO16047，GB/T 3098.9－2010、GB/T16823.3-2010、ISO230等标准要求的紧固件性能测试，同时满足不同主机厂标准：DIN946、JISB1084、WZ100、101、GMW3359、SAE USCAR10、11， VW01131等。通过对螺栓-螺母连接副或螺钉-螺母连接副平稳地施加紧固扭矩以产生夹紧力，测量其紧固特性，主要包括轴力（夹紧力）、总扭矩、螺纹扭矩、支撑面扭矩、总摩擦系数、 支撑面摩擦系数、螺纹摩擦系数、K系数等紧固特性值。 产品主要技术参数： 紧固扭矩（总扭矩） 500Nm 轴向夹紧力 200kN 螺纹扭矩 250Nm 扭矩测量范围 2%~100% 扭矩示值准确度 ±0.5% 转角分辨率 0.001° 转角测量精度 ±0.5% 轴向力测量精度 ±1% 预紧方向 顺、逆时针 旋转速度 0~40r/min 测试范围 M6~M16/M6~M18 设备功率 3.5kW /AC380V±10%50Hz 软件具备以下试验数据测试功能: 1.扭矩系数K； 2.紧固件摩擦系数，包括总摩擦系数μtot、支承面摩擦系数μb、螺纹摩擦系数μth； 3.屈服扭矩Ty、屈服夹紧力Fy； 4.极限扭矩Tu、极限夹紧力Fu； 5.锁紧螺母的拧入扭矩、拧出扭矩。 软件特点： 1.支持各种螺栓扭矩系数试验； 2.支持各种螺栓摩擦系数试验，可测总摩擦系数、支承面摩擦系数、螺纹摩擦系数； 3.支持各种锁紧螺母的拧入拧出有效力矩试验； 4.支持右旋螺栓和左旋螺栓试验； 5.支持功能导航，用户依据导航界面进入相应的试验功能模块； 6.支持用户权限管理，角色分工明确，由技术人员创建或维护试验项目，试验操作员引用试验项目来做试验； 7.支持扩展试验功能，用户可以自行追加试验项目，追加试验标准，追加试验数据项和试验数据处理； 8.试验控制流程化设计，用户查看试验控制步骤一目了然，指令类型丰富； 9.支持移动指令参数可动态设置； 10.支持自定义试验数据数值修约并符合GB 8170数值修约规则，并支持分段修约； 11.高效3级运算试验数据处理模型，支持试验数据运算复核； 12.支持特征试验数据在曲线图上标注显示； 13.支持试验数据统计计算（平均数、标准偏差、变异系数）； 14.支持试验实时过程模拟回放； 15.支持自定义试验报告，采用Microsoft Excel电子表格方式，操作方便，设置简单，可以打印或预览； 16.支持加密试验数据文件； 17.支持各种设备安全和试验安全保护； 18.试验操作检查严密，提示内容丰富及时，并带有操作纠正建议； 19.详尽的联机软件帮助文档。
