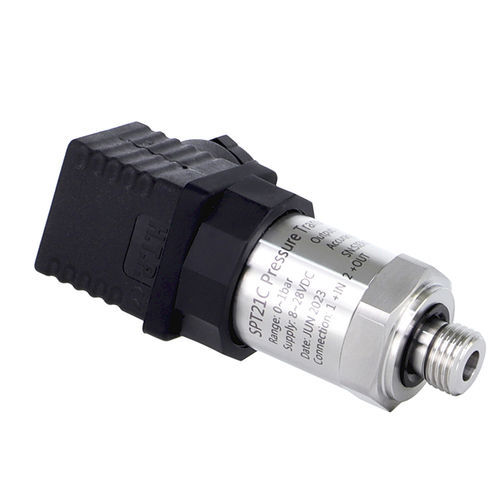

经济型压力变送器 SPT21C

绝对压阻4-20 mA

SPT21系列压力变送器是我公司自行研制的压力变送器。它由扩散硅压力传感器和高性能的专用放大电路装入不锈钢壳体组成。传感器进行了宽温度范围的零点和灵敏度温度补偿。电气连接有赫斯曼接插件型和电缆出线式供选择。该产品结构紧凑，稳定可靠，可广泛应用于水、油、气等与不锈钢材质兼容的流体的压力测量 二、主要技术性能： 测量范围： -0.1…0~0.01…100MPa 过 载： 1.5 倍满量程压力或110MPa(取较小值) 压力类型： 表压或绝压或密封表压型 精确度： ±0.25%FS，±0.5%FS 长期稳定性： ≤±0.3%FS/年 零点温度漂移：0.05%FS/℃ 满度温度漂移：0.05%FS/℃ 补偿温度： -10~80℃ 工作温度： -30~80℃ 贮存温度： -40~120℃ 供电电源： 12~28VDC 输出信号： 4~20mADC (二线)；0~10VDC（三线） 负载电阻： ≤（U-9）/0.02Ω（二线） 过程连接： G1/4外螺纹/G1/2外螺纹 外壳防护： IP65 电气连接： 赫斯曼接插件/电缆 三、结构和外形安装尺寸： 3.1 结构材料： 外 壳：不锈钢SS304 密 封 圈：氟橡胶 电 缆：φ5mm 聚乙烯专用电缆 四、 开箱、保管及成套性： 4.1 开箱 开箱时应注意： （1）先检查包装箱是否完整无损，箱体应按“向上”标志放置。 （2）开箱时应避免强力敲打，防止损伤仪表或附件。 4.2 成套性 变送器出厂时应包括： SPT21型压力变送器 1 台； 产品使用说明书 1 份； 产品合格证 1 份； 4.3 保管 变送器应贮存在环境温度为-40~120℃，相对湿度不大于85%的干燥通风的室内，室内不含对变送器结构材料有腐蚀性的物质。 五、 安装： 5.1 安装前检查 变送器安装前应注意： (1)被测点的压力是否会超过变送器的测量范围。 (2)所测介质是否与变送器的结构材料相适应。 (3)所测介质是否会堵塞变送器的引压孔。 5.2 安装方法 一般情况下，变送器应向上垂直于水平方向安装。若受环境条件限制，允许变送器最大倾斜至与水平方向成30度角安装。 SPT21型压力变送器的压力接口为G1/4外螺纹，可以直接安装在测量管道的接头上。为便于安装和维修，接头与管道之间建议加装截止阀。 注意：严禁用铁丝、钢针等硬物捅引压孔，或按压膜片，以免损坏变送器。
