离心压缩机 EBZ series

天然气固定式用油润滑

简要说明

• Shaangu 开发了 EBZ 系列桶式离心压缩机，采用单缸（单台压缩机）和单一冷媒循环。
• 适用于小型和中型 LNG 设备（≤ 2.3 百万 m³/天）。
• 对于大型工厂，根据不同制冷工艺采用多缸压缩机。

描述

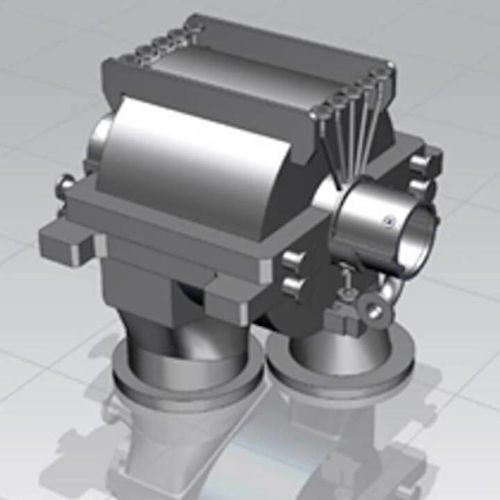

EBZ 系列是 Shaangu 用于混合冷媒 LNG 机组的桶式离心压缩机系列。结构采用内筒与外筒设计，以确保极低的泄漏和噪声。内筒可直接抽出，无需拆除相关管路，便于维护。

• 型号与处理能力：
• EBZ35 — 0.15–0.3 百万 m³/天
• EBZ45 — 0.3–0.5 百万 m³/天
• EBZ56 — 0.5–0.8 百万 m³/天
• EBZ63 — 0.8–1.2 百万 m³/天
• EBZ71 — 1.2–1.8 百万 m³/天
• EBZ80 — 1.8–2.3 百万 m³/天

设计与性能

• 流量范围：10–3000 m³/min
• 排气压力：最高可达 25 MPa
• 序列化设计，采用高效三维叶轮和合理匹配的级配置以满足压比要求并实现高效运行

振动与稳定性

• 采用特殊的涡槽和轴向槽结构，消除溢流气体涡旋及涡旋在转子上产生的湍流，增加转子阻尼，降低振动，提高转子稳定性

比较 — 一体化滑装底座 vs 传统底座

• 布局：一体化滑装：压缩机、齿轮箱、润滑油控制台、干气密封系统、油管系统和润滑油冷却系统在组合底座上集成，单层布置；无需二层平台。传统：设备分开运输，机旁油管和干气密封控制箱布置在混凝土基础旁，润滑油控制台在一层平台，压缩机在二层平台。
• 占地面积：一体化滑装：占地可比传统压缩机单元减少超过 40%。传统：占地大。
• 车间高度：一体化滑装：无需二层平台，车间高度比有两层平台且压缩机进出口向下的传统车间低 5–7 m，比有一层平台且进出口向上的车间低 2–3 m。传统：压缩机布置在二层平台，增加车间高度和投资成本。
• 土建工程量：一体化滑装：仅需桩基布置，最小化基础土建工程。传统：需地上框架式或块式混凝土结构。
• 现场安装成本与便利性：一体化滑装：多数在工厂预制，现场仅需机械螺栓连接。传统：需在现场进行管道预制和仪表线缆布置。

应用与检测
截至 2019 年 12 月，Shaangu 已投入近 30 套混合冷媒单循环制冷压缩机列车运行，涵盖传统布置（进出口向下、两层操作平台）以及一体化滑装单元。EBZ 系列亦支持部分大型 LNG 工厂采用的丙烷预冷 + 混合冷媒工艺。列车在交付前按 ASME PTC10 进行性能试验，并通过现场性能验证，参数满足要求。

技术规格

• 品牌：Shaangu
• 商用名称：EBZ series
• 适用规模：小型和中型 LNG 设备（≤ 2.3 百万 m³/天）；大型工厂采用多缸配置
• 型号与处理能力：EBZ35 (0.15–0.3)、EBZ45 (0.3–0.5)、EBZ56 (0.5–0.8)、EBZ63 (0.8–1.2)、EBZ71 (1.2–1.8)、EBZ80 (1.8–2.3) 百万 m³/天
• 流量范围：10–3000 m³/min
• 排气压力：最高 25 MPa
• 压缩机类型：内筒与外筒结构的桶式离心压缩机
• 制冷：混合冷媒单循环；支持丙烷预冷 + 混合冷媒工艺
• 设计特性：序列化设计；高效三维叶轮；匹配的级配置
• 振动/稳定性特性：涡槽和轴向槽结构以减少涡旋、增加阻尼并降低振动
• 维护：内筒可抽出，无需拆卸相关管路
• 安装：提供一体化滑装底座 — 预制、单层布置、降低车间高度与占地、最小土建工程
• 标准与测试：交付单元的性能测试符合 ASME PTC10
