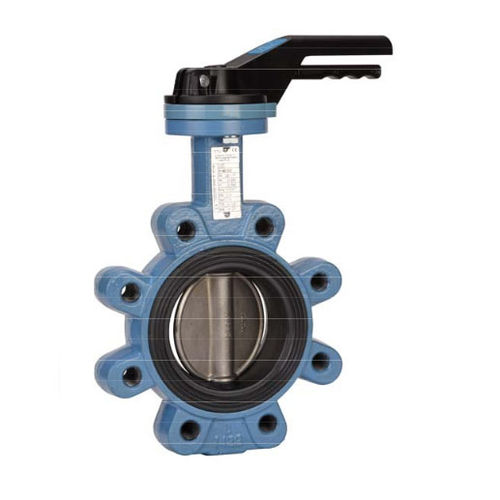

蝶阀 1163 series

杠杆隔离热水

本产品采用长颈设计，用于隔离，并配备ISO 5211连接垫Lug型。它是由不锈钢圆盘组成的，范围可达DN100。此外，它包含9个位置的杠杆，锁定发动机范围到DN200。该装置有一个可拆卸的阀座，带全横杆，长度可延长75mm。该装置的方形杠杆，测量尺寸为30x30毫米，能够有9个位置的杠杆，附带锁定装置，范围可达DN200。 規格 ; - 长颈部，便于隔离。 - ISO 5211安装垫 - 凸耳类型（DN200至DN1400的加强型凸耳）。 - 在DN32/40至150的PN1Û/16法兰之间。PN10以上 - 法兰之间PN16或150级(PN20)可根据要求提供。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS，黑色NLSAN涂层+/- 300 p，超过DN100。 - 9个位置的杠杆，最高可锁定到DN200，在所有位置停止，但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长（可选）。 - 方形杠杆30x30毫米，用于特殊钥匙（可选）。 用途： -流体：冷水和热水。 - 流体：冷水和热水。 - 不建议：碳氢化合物、蒸汽、气体、酸、油。Fréon - 可用于DN50以上的管道末端(最大6巴)。 - 如果安装了法兰，可以用在管道末端（最大12巴，最高DN150.10巴以上）。 - 最低和最高温度Ts :从-20℃到+110℃ - 最大压力Ps：16巴至DN300.10巴以上（见第5页图表）。
