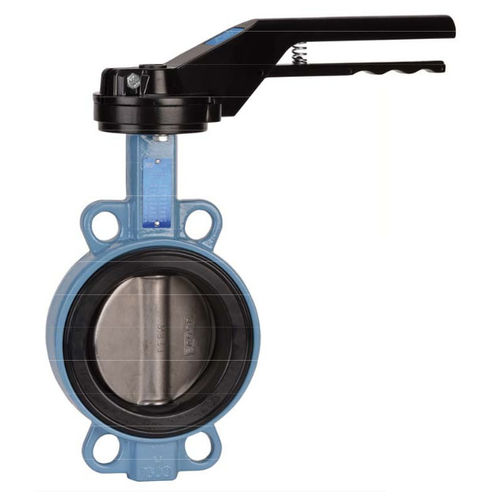

蝶阀 1154 series

杠杆隔离用于油

Sferaco公司生产的1145系列是晶圆蝶阀，集成了一个由不锈钢构成的圆盘，一个ISO 5211安装垫，一个用于隔离的长颈，一个阀体分为2部分。它还集成了一个厚度为3毫米的聚四氟乙烯密封圈，该密封圈集成了一个厚度为6毫米的弹性垫圈，由硅胶制成。 单元阀杆可选择延长至75毫米。 規格 ; - 长颈部，便于隔离。 - ISO 5211安装垫 - 晶片型 - 在PN1Û/16法兰之间，DN32/40至400，150级(PN20)，DN40至400(根据要求)。 - 从DN45Û到DN1400的PN10法兰之间。 - 全程穿越干线 - 可拆卸的EPDM座椅 - DN100以下的不锈钢材质 - 球墨铸铁DDS，黑色NLSAN涂层+/- 300 p，超过DN100。 - 9个位置的杠杆，最高可锁定到DN200，在所有位置停止，但在DN250至300之间不可锁定。 - Rilsan涂层的主体颜色为RAL 5024.250-300微米厚度。 - 茎部延长75毫米长（可选）。 - 方形杠杆30x30毫米，用于特殊钥匙（可选）。 用途： -液体：冷水和热水。 - 液体：冷水和热水，饮用水。 - 最低和最高温度Ts :从-20℃到+110℃ - 最大压力Ps：16巴至DN300，10巴以上（见第5页图表）。 范围： -带DN32至DN300的杠杆。 - 带DN32至DN300的杠杆 - 从DN350到DN1400的裸体阀杆。 - 可使用IP65的齿轮箱（参考1197），DN32至DN1400。 - IP65 链条齿轮箱（参考1194），从DN32到DN500。 - 特别长度的阀杆延长(Rot. 98665) - 按要求提供 - CF8M不锈钢手柄和螺栓CF8M不锈钢手柄和螺栓连接 Ref.9831250-9831264
