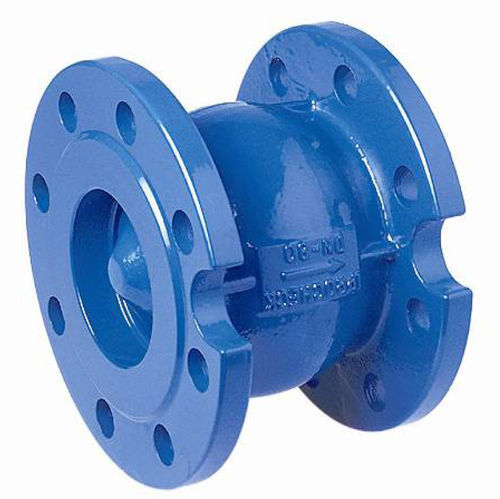

碟式止回阀 366 series

用于水法兰不锈钢

Sferaco法兰止回阀366系列由于采用不锈钢弹簧，适用于所有位置。阀体上有一个箭头，表示尊重流动方向。射频法兰为ISO PN10/16至DN150，ISO PN16从DN200至DN300，ISO PN10以上。该阀的滤网篮由钢制成，网眼为6mm。内部设计为圆柱形，导致水头损失弱。内外两面均有RAL5017蓝色的防腐环氧漆，厚度为100µ。 碟片提供了更好的流体力学性能。青铜衬套可防止圆盘堵塞。可根据客户要求提供钻头，用于旁路或厚度评估。操作时无噪音。该阀的最小背压为0.2巴。 规格; - 由于采用了不锈钢喷头，可以实现所有的位置。 - 遵守机身上箭头指示的流动方向。 - PN10/16至DN150。PN16从DN200到DN300。PN10以上 - 带钢制绞盘和6毫米网眼（参考363）。 - 由于气缸内部设计，头部损失较小。 - RAL 5017.100厚度的内、外防腐环氧树脂。 - 青铜衬套，避免堵塞病灶。 - 旁路或检查厚度时，可根据要求钻孔。 - 为更好的流体力学而设计的盘。 - 无声解决方案 - 最小背压紧度：0.2巴。 使用： - 供水 - 最低温度Ts 10°C - 最高温度Ts：♦ 120°C。 - 最大压力Ps：16巴至DN300.10巴以上。 幅度 - 法兰PN1Q/16，DN50至DN150。PN16从DN200到DN300，PN10从DN350到600。366
