流量密封测试仪

旋转密封完整性手提

简要说明
不锈钢密封试验系统，用于执行 IPX1–IPX6 进水测试。具备可调流量、闭路水循环、集成回转台和可交换试验接头，符合 IP 防水标准。

总体描述

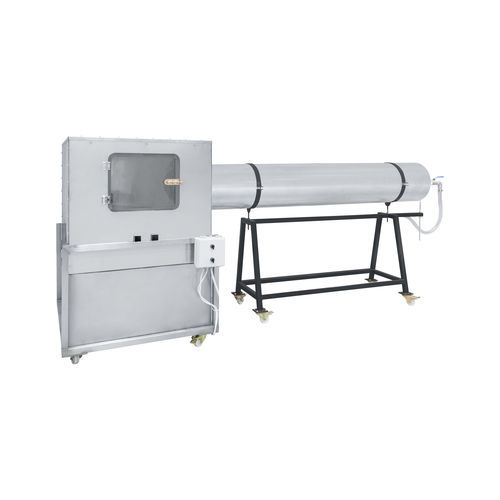

采用铬钝化不锈钢板结构，带防水水箱和用于外部观察的有机玻璃罩。集成回转台（Ø350–Ø500 mm，按客户规格设置）用于稳固安装试样。系统由两个主要部分组成：试验舱和立管/距管（用于 IPX5/IPX6 水射流测试）。立管配备高度可调曲柄、流量计和手动阀，用于设定和监控水流。试验喷嘴和接头可手动更换以匹配不同测试。设备可移动并可在测试时锁定定位。

技术规格
舱体尺寸：1000 × 1000 × 1500 mm (W × L × H)
立管装配尺寸：580 × 2500 × 1340 mm (W × L × H)
回转台直径：Ø350–Ø500 mm（按客户规格设置）
立管标称：直径 400 mm，长度 2500 mm
减速电机：400 V / 0.18 kW / 24 rpm
泵：220 V / 1.1 kW / 0–120 L/min（配流量计和手动阀以控制流量）
电气连接：标准 380 V / 1.3 kW（可选 220 V）
闭路水循环，流量可调；舱体尺寸可按客户要求定制。所有尺寸以 mm 为单位。

IPX 试验条件（IPX1 – IPX6）

• IPX1：用水：淡水或纯水；持续时间：10 分钟；流量：0.25 L/min（由流量计监控，通过阀门调节）；转速：1 rpm；距离：滴水箱与试样之间 ≥200 mm；大气压/室温。
• IPX2：用水：淡水或纯水；持续时间：10 分钟（4 × 2.5 分钟）；流量：0.75 L/min；倾斜：固定 15°（不旋转）；距离：滴水箱与试样之间 ≥200 mm；大气压/室温。
• IPX3：用水：淡水或纯水；持续时间：5 分钟；流量：10 L/min ±5%（瞬时流量监控）；转速：10 rpm（可选）；管摆动角度：±60°（总计 120°）；距离：摆动管与试样之间约 300 mm；大气压/室温。
• IPX4：用水：淡水或纯水；持续时间：10 分钟；流量：10 L/min ±5%；转速：10 rpm（可选）；管摆动角度：±120°（总计 240°）；距离：摆动管与试样之间约 300 mm；大气压/室温。
• IPX5：用水：淡水或纯水；持续时间：3 分钟；流量：12.5 L/min ±5%（瞬时流量监控）；转速：20 rpm；喷嘴距离：2.5–3 m；大气压/室温。
• IPX6：用水：淡水或纯水；持续时间：3 分钟；流量：100 L/min ±5%（瞬时流量监控）；转速：20 rpm；喷嘴距离：2.5–3 m；大气压/室温。

试验评估准则

• 测试完成后，擦干外部并检查试样内部。
• 设备内部不得有任何水或湿气存在。
• 电子元件必须保持完全功能。
• 设备不得因压力而出现任何物理变形。

技术特性

• 结构：铬钝化不锈钢板；防水水箱；有机玻璃罩；内部照明。
• 回转台：一体式，直径 Ø350–Ø500 mm（按客户规格）。
• 立管：标称直径 400 mm，长度 2500 mm；通过曲柄可调高度。
• 泵：220 V，1.1 kW，0–120 L/min（配流量计和手动阀以控制流量）。
• 减速电机：400 V，0.18 kW，24 rpm。
• 电气连接：标准 380 V / 1.3 kW（提供 220 V 可选）。
• 闭路水循环系统；流量可调；适用于 IPX1–IPX6 试验范围。
• 尺寸：舱体 1000 × 1000 × 1500 mm (W × L × H)；立管装配 580 × 2500 × 1340 mm (W × L × H)。
• 所有尺寸以 mm 为单位；舱体尺寸可根据客户要求定制。
