UV紫外线光伏探测器 3S-CS-MB

HgCdTe工业

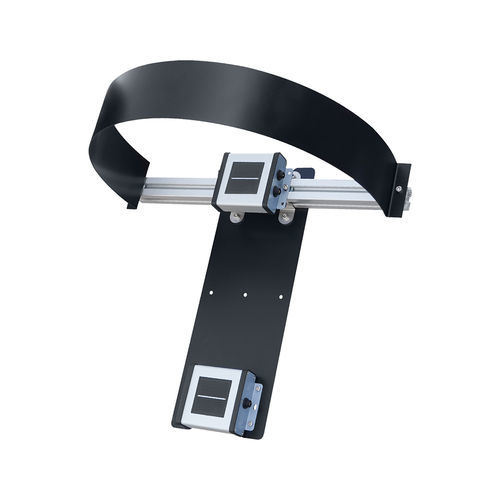

SEVEN云传感器是一种专门设计用于测量商业和工业光伏（PV）系统云覆盖的设备。通过分析云量，它有助于确定太阳能电池板是保持固定还是调整到太阳的位置，从而优化能源效率。该系统包括两个辐照度传感器，一个始终遮蔽，一个始终暴露，以及一个遮蔽带和安装组件。遮蔽传感器测量漫射辐照度，而暴露传感器测量阵列平面辐照度（POA），符合IEC 61724标准。云量比率是从这两个值的比率计算得出的。数据通过RS485使用Modbus RTU协议传输到数据记录器或监控系统。 测量参数: - POA辐照度 – PV面板上的直接、漫射和反射阳光的总和。 - 漫射辐照度 – 被云和大气散射的间接阳光。 - 直接辐照度 – 直接来自太阳的阳光。 - 云量比率 – 漫射辐照度除以POA；既可以瞬时计算，也可以作为日平均值计算。 技术规格: - 项目代码: 3S-CS-MB - 可测量数据: 阵列平面辐照度（POA）、面板倾斜的漫射辐照度、面板倾斜的直接辐照度、云覆盖率 - 云覆盖率范围: 0 … 100% - 云覆盖率分辨率: 5% - 输出速率: 1/s - 数据输出: RS485高达38400波特 - 通信协议: Modbus RTU - 电源: 12 … 30 V DC - 功耗: 最大25 mA @ 24 V DC - 电缆长度和特性: 3米3x2x0.22mm, 24 AWG（抗紫外线和耐候性） - 电气隔离: 电源和RS485数据总线之间1000 V - 工作温度范围: -40°C … +85°C - 工作湿度范围: 0 … 100%RH - 尺寸: 550 mm x 500 mm x 310 mm (W x L x H) - 传感器重量: 4.2 kg - IP等级: IP54（可选IP 65, IP 68） - 传感器外壳材料: 铝 - 遮蔽带: FBE环氧涂层钢 - 标准: IEC 61724-1:2021和IEC 60904 - 校准: 每个传感器根据IEC 60904-2和IEC 60904-4标准在AAA级太阳模拟器下校准，使用由德国ISFH研究所校准的参考电池。
