带倾斜斗雨量计 3S-RG-MB

200 cm2ModBUS RTU

产品概述

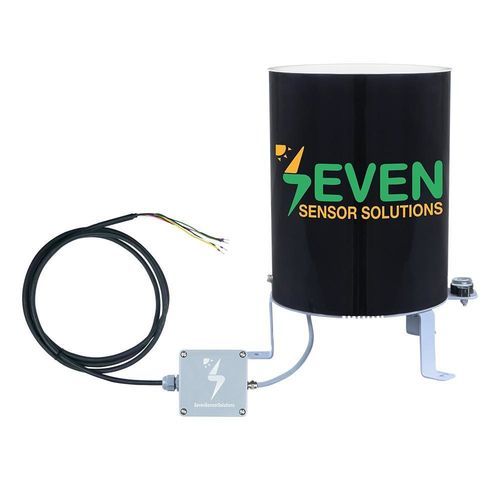

SEVEN 3S-RG-MB 翻斗式雨量计采用翻斗机构和簧片继电器，在200 cm² 收集面积上精确测量降水。通过 RS485（Modbus RTU）以脉冲方式输出数据。传感器采用耐海水阳极氧化部件与 Plexiglass 部件组合，适合长期户外使用，随附 3 m 抗紫外线和耐候 LIYY 电缆。

工作原理
设备通过簧片继电器计数翻斗翻转事件（分辨率 0.2 mm），以计算累计降水量并在 200 cm² 收集面积上判断降雨强度（小雨、中雨、大雨）。

应用
适用于气象观测、水文监测、农业、光伏（PV）场监测及工业降水测量等场景。

主要优势

• 面向工业与环境监测（包括光伏电站）的高性价比解决方案。
• 耐腐蚀材料与 IP65 防护等级，确保海边及恶劣环境下的可靠户外运行。
• 随附三脚底座，便于地面安装；需平整安装面，无需额外安装配件。

常见问题

• 如何安装传感器？ 请参阅用户手册中的逐步安装与接线说明。
• 传感器是否包含电缆？ 是，随附一条 3 m LIYY 电缆，具备抗紫外线和耐候性能。
• 3S-RG-MB 如何安装？ 使用随附三脚底座进行地面安装；需平整表面。
• 保修期是多长？ 3S-RG-MB 提供 2 年制造缺陷保修。
• 交货时间是多久？ 小批量（最多 5 件）：约 3–4 周。批量订单（5–100 件）：约 7–9 周。
• 价格范围是多少？ 带 Modbus RTU 输出的雨量计参考价格：235–420 EUR。

技术参数

• 产品编号：3S-RG-MB
• 传感器类型：翻斗式雨量计
• 测量范围：600 mm/h
• 精度：±1%（0–30 mm/h）；±2%（30–100 mm/h）；±5%（100–600 mm/h）
• 分辨率：0.2 mm
• 收集面积：200 cm²
• 数据输出：RS485，最高 38400 Baud
• 通信协议：Modbus RTU
• 供电：12 至 30 V DC
• 功耗：35 mA @ 24 V DC
• 电气连接：3 m LIYY 电缆，抗紫外线和耐候
• 工作温度范围：0°C 至 +85°C
• 外形尺寸：Ø 160 x 257 mm
• 接线盒尺寸：70.2 x 82 x 55 (W x L x H)
• 重量：1.4 kg
• 防护等级：IP65
• 外壳材料：Plexiglass
• 接线盒材料：ABS
