操控踏板 HC60FCA

电位计霍尔单踏板

产品

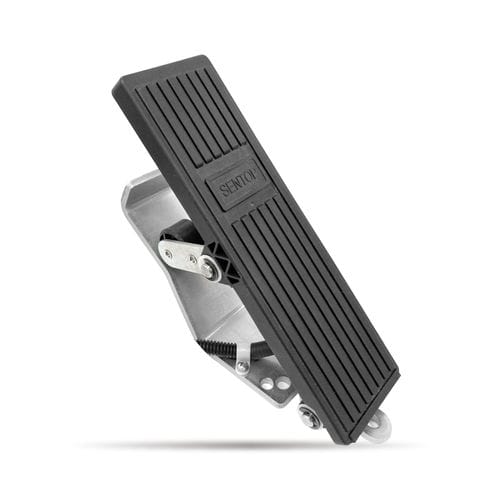

HC60FCA —— 霍尔型磁性踏板位置传感器/控制器。

主要特点

• 非接触式霍尔效应 IC 传感器
• 成本优化版本，适用于价格敏感型应用
• 兼容多种发动机/ECU 接口

一般规格
操作角度：17° ±2°
操作力：40–50 N
机械寿命：10,000,000 次循环
工作温度：-40°C 至 85°C
储存温度：-50°C 至 120°C
质量：约 860 g
防护等级：IP66

电气规格
工作电压：5 V ±10%
输出信号：0–100% Vcc（模拟）；可选 PWM
工作电流（无负载）：≤20 mA
独立线性公差：±2%
分辨率：4096（12 位）
更新速率：0.3 ms
绝缘电阻：>1000 MΩ（500 V DC）
耐压：1 分钟（500 V AC）

接线说明
端子：Signal I；Signal II
线色 / 功能：
A：黑色 / 接地；黄色 / OUT2
B：绿色 / OUT1；蓝色 / 接地
C：红色 / 5 V DC；白色 / 5 V DC

可选特殊规格

• 替代输出格式：PWM
• 可按需定制电气输出范围与缩放

技术参数汇总

• 型号：HC60FCA
• 类型：霍尔型磁性踏板位置传感器
• 分辨率：4096 级（12 位），更新速率 0.3 ms
• 防护等级：IP66
• 工作温度范围：-40°C 至 85°C；储存：-50°C 至 120°C
• 供电：5 V ±10%；电流 ≤20 mA（无负载）
• 机械寿命：10,000,000 次循环
• 重量：约 860 g
