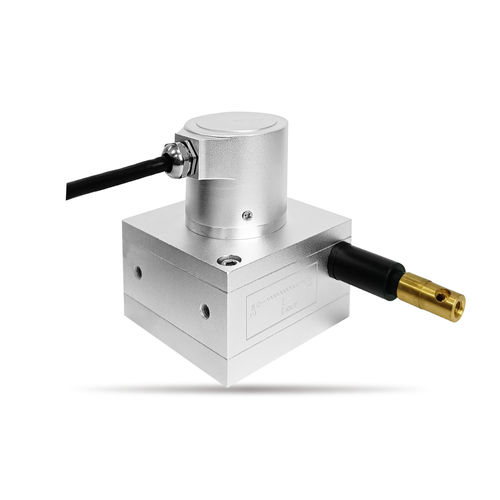

拉绳式位置传感器 XL60H非接触式磁性霍尔
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 拉线
- 接触型/无线型
- 非接触式
- 所用技术
- 电位计, 磁性, 霍尔, 电阻式
- 输出信号
- 模拟输出, 电位输出
- 测试件
- 透明
- 防护指数
- IP65, IP54
- 应用
- 工业, 用于严苛环境, 用于机器人, 重型应用, 移动液压, 用于长距离测量, 用于作动器, 轴重, 用于自动化, 用于危险区域
- 其他特性
- 绝对, 紧凑型, 坚固, 精准, 高解析度, 防震, 不锈钢, 抗震动, 经济型, 矩形, 柔性, 可远距离探测
- 测量范围
最多: 1,500 mm
(59.06 in)最少: 600 mm
(23.62 in)- 电源电压
5 V, 24 V
- 环境温度
最多: 85 °C
(185 °F)最少: -30 °C
(-22 °F)
产品介绍
产品
拉线传感器 XL60H。内置非接触式电位器（SENTOP R22M），用于高分辨率线性位移测量，测量行程可达1500 mm。
特点
一般机械性能
环境特性
一般电气性能
特殊可选规格
caractéristiques / spécifications techniques
拉线传感器 XL60H。内置非接触式电位器（SENTOP R22M），用于高分辨率线性位移测量，测量行程可达1500 mm。
特点
- 非接触式电位器测量
- 测量范围：1500 mm
- 可选输出信号：5K、10K、0–5V、0–10V、4–20mA
一般机械性能
- 测量行程：1500 mm
- 防护等级：IP54
- 拉伸力：2 N – 4 N
- 机械寿命：20,000,000 次
- 质量：约 580 g
- 外壳材料：阳极氧化铝合金
- 钢丝绳：0.6 mm 柔性钢丝
- 最大往复速度：600 mm/s
- 线缆长度：2 m
环境特性
- 工作温度范围：-30℃～+85℃
- 储存温度范围：-30℃～+85℃
- 冲击：10～1500 Hz，10G
- 振动：50G
一般电气性能
- 非接触电位器型号：SENTOP R22M
- 工作电压：5V ±10%
- 输出信号（标准）：0～5V（比例）（可选：0～10V、4～20mA、阻抗型5K/10K）
- 空载电流：<16 mA
- 始末端输出偏差：<1%·VCC
- 负载电阻：>100 kΩ
- 电气转角：3600° ±7°
- 独立线性公差：±0.5%
- 分辨率：4096（12 位）
- 更新速率：0.3 ms
特殊可选规格
- 支持多段输出、特殊线缆、更高防护等级及其他定制选项（可按需提供）
caractéristiques / spécifications techniques
- 型号：XL60H
- 类型：拉线传感器（基于非接触式电位器）
- 测量行程：1500 mm
- 防护等级：IP54
- 拉伸力：2 N–4 N
- 机械寿命：20,000,000 次
- 重量：约 580 g
- 外壳：阳极氧化铝合金
- 钢丝绳规格：0.6 mm 柔性钢丝
- 最大往复速度：600 mm/s
- 线缆长度：2 m
- 工作/储存温度：-30℃～+85℃
- 冲击：10～1500 Hz，10G；振动：50G
- 非接触电位器：SENTOP R22M
- 供电电压：5V ±10%
- 输出信号：0–5V（比例）、0–10V、4–20mA、5K、10K
- 空载电流：<16 mA
- 始末端输出偏差：<1%·VCC
- 负载电阻：>100 kΩ
- 电气转角：3600° ±7°
- 线性公差：±0.5%
- 分辨率：4096（12 位）
- 更新速率：0.3 ms
- 可选项：多段输出、特殊线缆、高防护等级等
