测量探头 Amp Litewire

高电压

副标题
高压电流表探头

亮点

• 用于CT比测试的初级配电探头
• 提供波形分析的模拟输出
• 光纤绝缘电缆将信号传输到地面
• 兼容大多数便携式测试分析仪

概述

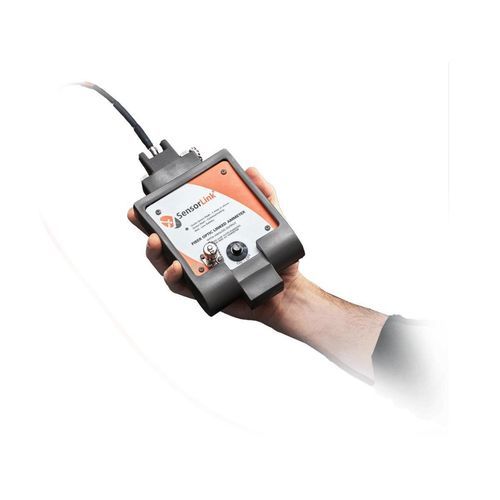

Amp Litewire是一款True RMS高压额定电流表，旨在测量配电网络一次侧的True RMS电流。传感器探头连接到绝缘热棒上，并定位在中高压线上。光纤电缆将传感器探头连接到地面电位的接收单元，该单元将电流波形测量作为模拟输出传输到仪表分析仪。

模拟输出是高压电流波形的再现，精确到第50次谐波，并可作为地面上的0-2伏交流信号使用。该探头为公用事业公司提供了使用许多复杂的低压示波器、波形采集记录仪、分析仪或其他分析仪器的能力，这些仪器在其他情况下无法分析初级配电和高压环境中的测量。

光纤电缆物理上坚固，同时提供数字波形传输所需的高速数据路径。该电缆也是两个单元之间的高压绝缘体，规定每英尺提供100 kV的绝缘。

传感器探头没有活动部件，不需要夹紧在电线上。模制聚氨酯外壳防水，并能承受高物理冲击。

配件

• 8-016 Amp LiteWire的传感器挂架组件（型号#7-016）
• 8-015 XT Amp LiteWire的传感器挂架组件（型号#7-017）

箱子

• LiteWires的硬质携带箱（型号#7045）

特点 / 技术规格

• True RMS高压额定电流表
• 测量配电网络一次侧的True RMS电流
• 传感器探头连接到绝缘热棒上
• 光纤电缆每英尺提供100 kV的绝缘
• 模拟输出：地面上的0-2伏交流信号
• 精确到第50次谐波
• 防水模制聚氨酯外壳
• 无活动部件，无需夹紧
• 兼容大多数便携式测试分析仪
