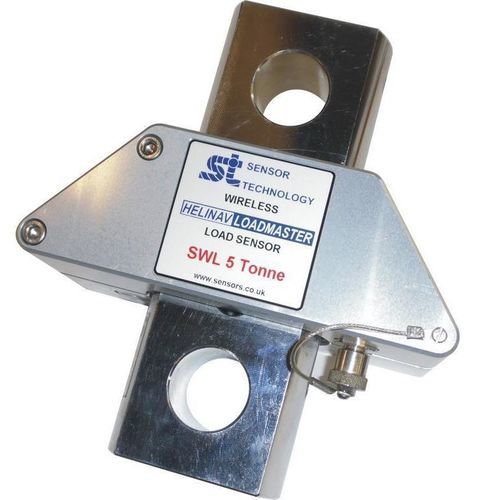

张力负荷传感器 HLM-LC

梁式单轴应变式

概述
HeliNav LoadMaster 无线荷载传感器为不锈钢应变计拉力式传感器，专为测量直升机悬挂载荷设计。可实现实时无线传输并在本机记录数据以便飞行后分析。设备在全球通用的2.4 GHz频段工作，配备两根加固内置天线，并采用前向纠错与数据扰动（data whitening）以确保可靠的遥测传输。

主要优点

• 无线工作，便于在飞机间快速安装与拆卸
• 最大通信距离达100 m，便于地勤灵活布置
• 采样率高达10 Hz，可实现近实时载荷监控
• 32 MBit 内部存储，可保存最多约280小时的数据
• 外部供电11–28 V（可充电），便于与机载电源系统集成
• 通过 USB 将数据下载到 PC
• 提供 PC 软件以进行设备设置和数据导出
• 可配置的自动关机以节省电池电量
• 双加固内置天线提高链路可靠性
• 符合 FCC Part 15 标准
• 记录数据可导出为 Excel 以便分析与报告

兼容性与接口

• 兼容 HeliNav Handheld Receiver，用于接收并显示来自多个传感器的数据
• 兼容 HeliNav Receiver Interface，可通过 RS232/RS422 或模拟/数字输出进行系统集成
• 兼容 HeliNav Cockpit Display，用于机舱内或窗侧的实时载荷显示，提供多种用户可选格式

技术参数

• 传感器类型：应变计式，不锈钢拉力传感器
• 无线频段：2.4 GHz 全球协调的 ISM 频段
• 天线：双加固内置天线
• 无线可靠性：前向纠错与 data whitening
• 传输距离：最多 100 m（视距，受环境影响）
• 更新速率：最多 10 次采样/秒
• 内部存储：32 MBit（约可存储最多 280 小时采样数据）
• 数据下载：通过 USB 连接至 PC
• 供电：外部 11–28 V（可充电）
• 输出（通过接收机/接口）：RS232、RS422、模拟或数字，根据需求
• 软件：提供 PC 配置与数据导出软件
• 标准：FCC Part 15
