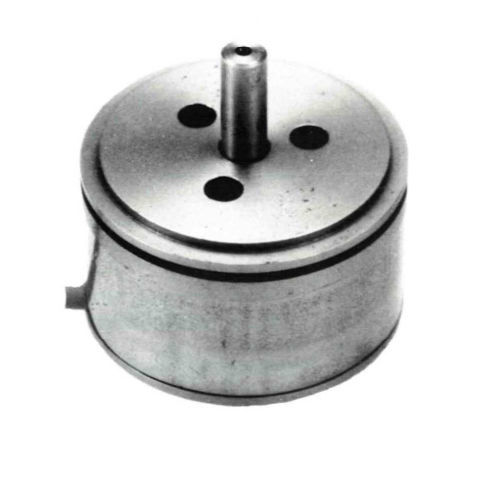

角度位置传感器 R40A

非接触式RVDT4-20mA

Sensonics R40A 系列角位置传感器采用旋转可变差动变压器 (RVDT) 的原理，将轴的旋转转换成成比例的电子输出信号。RVDT 初级绕组由外部交流电源通电，并在次级绕组中感应出交流信号，该信号的大小和相位由连接到操作轴上的特殊形状转子的角位置决定。为产生与轴位置成比例的直流信号，需要单独的外部信号调节。 R40A 安装在不锈钢外壳内，与 18 号同步器相同。6.35 毫米直径 x 15.4 毫米长的操作轴内部由一对微型精密滚珠轴承支撑，可实现连续旋转和最小摩擦。装置的后端面支撑着电缆出口和可选的不锈钢柔性铠装，可达到指定长度。 虽然传感器可以连续旋转，但如果将角度旋转与 3600 以上输出信号的幅度和相位相对照，就会产生一个完整的正弦波（因此会产生两个位置，相隔 1800 转，输出信号为零）。为避免歧义，在最终测试时只选择其中一个零点位置，并在该零点两侧最线性的范围内进行校准。轴和外壳上都有标记，以显示所选零点的校准情况。提供单独的校准证书。
