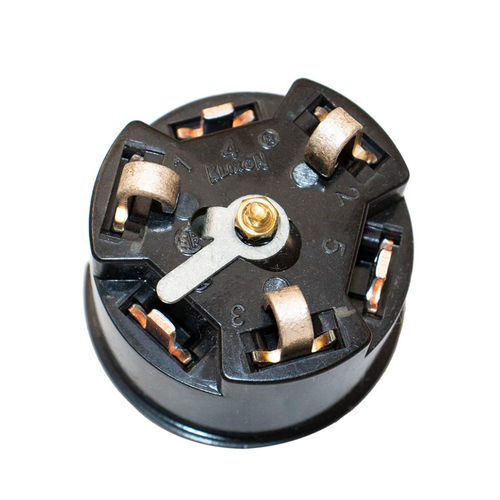

微动热防护装置 MWH-36-JX

模塑

KLIXON® 三相酚醛电机保护器由酚醛树脂底座，三组发热丝组件和带三个触点的 KLIXON® 快动式双金属碟片组成。KLIXON® 碟片是电机的中性点。每一个发热丝与电机的一个相位绕组串联，同时也和碟片上的一个触点连接。当碟片因为过热而快速分断时，电机的中性点断开，从而切断电机电源。双电压电机可由单个保护器保护，如下面的接线图所示。 针对所有运行和失速转子条件提供过热保护功能， 包括： • 缺相 • 反向制动 • 堵转或无法启动 • 过载 • 高环境温度 • 通风故障 • 安装 保护器应安装在电机的内部，这样就能从绕组中接收在运行状态或堵转状态下产生的最大热量。达到的防护等级在很大程度上取决于保护器的位置及安装方式。最佳位置取决于电机的结构。但一般而言，这一位置可以是空气罩、端盖或者定子铁心。
