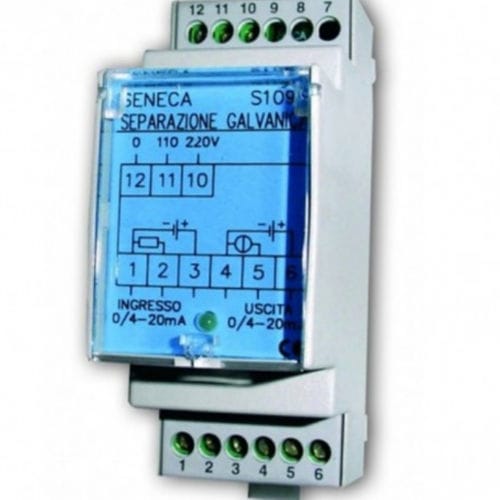

模拟信号变流器 S109S

电镀绝缘

S109S 是一款信号转换器和电源，具有电流环 0-20 mA 和 4-20 mA 的电隔离功能。它可为输入和输出回路提供 24 伏直流电压。S109S 可提供 115 Vac 和 230 Vac 两种主电源。输入和输出回路之间的绝缘电压约为 2.000 Vdc，通过线性光隔离器分离信号，保证了高精度和线性度。S109S 采用 DIN 标准的双模块导轨式外壳，自动熄灭 noryl；可放置在 35 mm 杆件上（DIN 46277）。它主要用于现场和采集仪器中传感器之间的测量信号隔离。 带电隔离的 4-20 mA 回路电源 电源： - 115 / 230 Vac ± 10%，50-60 Hz 消耗：- 1.5 VA 绝缘：- 3.500 Vac（电源//信号电路）；1.500 Vac（输入/输出） 输入 - 0...20, 4...20 mA (100 Ohm 阻抗) 输出：0： - 0...20, 4...20 mA（回路阻抗 工作温度：- - 10 / + 60 °C 尺寸（宽 x 高 x 深）： 35 x 95 x 72 毫米 - 35 x 95 x 72 毫米
