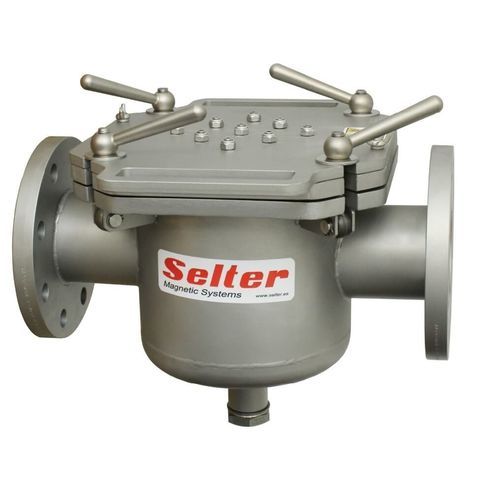

液体过滤器 20.54.320-100

颗粒液压芯式

描述
用于从液体产品中去除含铁颗粒，也用于保护液压回路和冷却系统。提供单壁和双壁型号，具有多种流量选项和可识别的型号代码。

单壁磁性过滤器
代码 | 流量 (l/min) | A (mm) | B (mm) | C (mm) | 磁棒数 | 压力 | 重量 (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

双壁磁性过滤器
代码 | 流量 (l/min) | A (mm) | B (mm) | C (mm) | 磁棒数 | 压力 | 重量 (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

标准特性

• 法兰类型: EN1092-1
• 外壳: AISI 304 不锈钢
• 最大压力: 10 bar
• 密封垫: 氯丁橡胶（neoprene）
• 表面处理: 喷砂
• 磁性部件: N52 级钕永磁体
• 磁棒表面磁感应强度 > 12,000 高斯

技术规格

• 应用: 液体中铁质颗粒分离、液压回路、冷却系统
• 可选型号: 单壁和双壁（型号及尺寸见上）
• 流量 (l/min): 300、375、475
• 磁棒数量: 9、14 或 19（视型号而定）
• 外壳材料: AISI 304 不锈钢
• 法兰标准: EN1092-1
• 工作压力: 最多 10 bar
• 密封: 氯丁橡胶垫片
• 磁体类型: 钕 N52（表面磁感应强度 > 12,000 高斯）
• 表面处理: 喷砂

其他信息
可根据要求提供特殊表面处理和定制尺寸。
