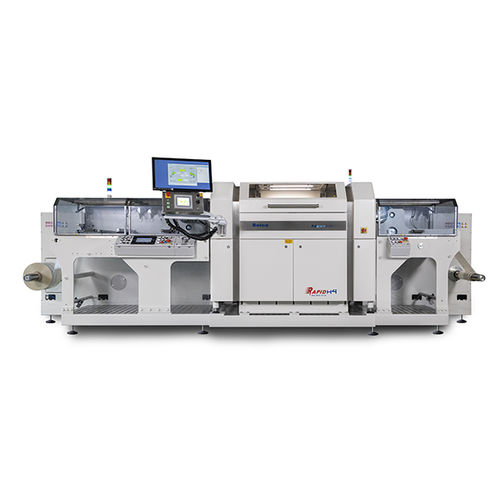

电动测试装置 Rapid H4 Flex

自动用于柔性印制电路用于汽车工业

Seica 为柔性电路板设计了 RAPID H4 FLEX Next>，测试区域配有专用真空板，可最大限度地减少极薄柔性电路板的翘曲。这是 Seica 对测试挠性电路板的持续需求做出的回应，挠性电路板正在消费电子、汽车、医疗、智能家居等行业迅速普及。这些产品旨在通过弯曲改进小型化工艺和高密度安装设计，以适应狭小的区域。 针对卷对卷市场的全面测试线解决方案 RAPID H4 Flex 是市场上唯一能够测试大型卷对卷生产的柔性 PCB 的飞针。为了最大限度地降低成本和提高生产率，一些大批量柔性 PCB 制造商安装了专门用于生产连续卷筒电路（卷对卷）的生产线。 系统结构 整个系统由以下 3 个主要部分组成。 装载区：装载区的特点是带有卷筒承载主轴的主开卷机，其次是带有空气制动器的牵引装置。 测试区：由于 FLEX-PCB 的结构刚性不足，因此需要使用通用真空吸附台。因此，RAPID H4 FLEX 在工作区安装了真空盘和真空泵/鼓风机。此外，测试仪还配备了一个打标机，可在测试程序结束后自动标记坏箔。 卸载区：卸载区的特点是配备了一个带气闸的牵引装置，用于控制材料的进料，以及一个带校准器的输出组件和带 3 英寸和 6 英寸卷轴载体主轴的主卷取装置。
