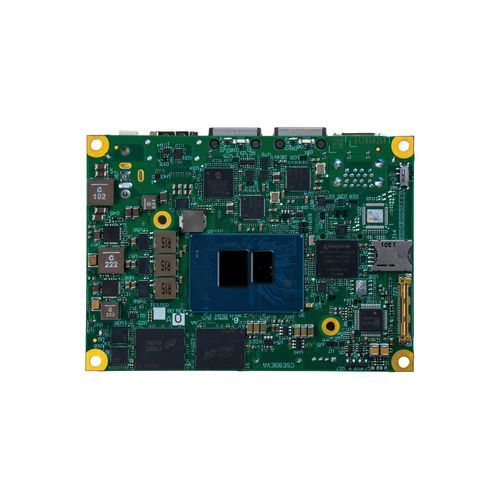

Pico-ITX单板机 PN SBC-pITX-ADL-N

Intel® Alder Lake-NSATA3M.2

概述
面向边缘应用的 Pico-ITX 单板计算机，基于 Intel® Atom™ 处理器 “Alder Lake N” Embedded PC Client N 系列。紧凑的 100 x 72 mm 尺寸，配备 LPDDR5 内存及先进的多媒体与连接功能。

主要特点

• CPU：Intel® Atom™ Processor "Alder Lake N" Embedded PC Client N Series（可选 N50、N97、N200、i3-N305）
• 图形：最多支持 2 路独立显示（LVDS/eDP + HDMI）；Intel® Gen12 UHD（Intel® Xe）最高 32 EU；4K60 硬件解码/编码（HEVC/H.265、AVC/H.264、VP9、SCC），AV1 仅解码
• 内存：LPDDR5-5200 焊接，最高 16 GB，支持 IBECC
• 连接：最多 2x 2.5GbE，M.2 E-Key（Wi‑Fi+BT），M.2 B-Key（WWAN），支持 Nano‑SIM

安全与软件

• 内置 Secure Boot，确保首次启动即保证系统完整性
• OTA 更新支持安全的远程软件分发
• 设备监控，持续监测设备状态与活动
• 基于 Yocto 的安全操作系统集成；支持镜像：Microsoft® Windows 11 IoT Enterprise LTSC、Edgehog OS
• 支持 Docker 容器化以实现隔离的应用管理
• 符合 EN18031-1 认证安全标准

技术规格

• 尺寸/形状：Pico-ITX，100 x 72 mm
• CPU 选项：N50（双核 1.0 GHz / Turbo 3.4 GHz，6W），N97（四核 2.0 GHz / Turbo 3.6 GHz，12W），N200（四核 1.0 GHz / Turbo 3.7 GHz，6W），i3-N305（8 核 1.0 / 1.8 GHz，Turbo 3.8 GHz，9W/15W）
• 内存：LPDDR5-5200 焊接，最高 16 GB，IBECC
• 视频：eDP 1.4b 或 单/双通道 LVDS 18/24-bit；HDMI 1.4b；分辨率 eDP 最多 4096x2304，HDMI 最多 3840x2160 @20–30Hz，LVDS 最多 1920x1080
• 存储：可选 eMMC 5.1 焊接至板载，最高 128 GB；1x SATA Gen3（7p M 接口 + 4p 电源）；1x M.2 SATA（Socket 2，B-Key，2242/3042/3052/2260）
• 网络：最多 2x 2.5GbE（RJ45）；M.2 Wi‑Fi/BT（E-Key 2230）；M.2 WWAN（B-Key）并支持 Nano‑SIM
• 外设接口：2x USB 3.1 Gen2（10 Gbps）Type-A；3x USB 2.0 引脚；2x 串口（RS-232/RS-422/RS-485）引脚；HD 音频 codec，带 S/PDIF 输出与 Mic In
• 扩展与安全：2x I2C、8x GPIO、1x SPI 扩展引脚；可选 TPM 1.2/2.0；板载风扇接口；前面板 RST/PWR 按钮与活动 LED 信号引脚
• 电源：12 V DC 线缆供电；RTC 纽扣电池
• 操作系统支持：Microsoft® Windows 11 IoT Enterprise LTSC；Edgehog OS
• 工作温度：0 °C 至 +60 °C（商用版）
• 尺寸：100 x 72 mm（3.93" x 2.83"）
• 零件编号：PN SBC-pITX-ADL-N
