简介
Seal Master Corporation 是定制工程的行业领先者，提供完全模压、织物增强的充气密封件和充气袋，应用于高要求、受监管和工业场景。本指南概述了影响充气密封件设计的关键因素，包括几何形状、密封配置、应用几何、气源连接、固定系统、控制装置、环境考虑以及结构/材料等方面。

几何形状
Seal Master 的充气密封件在三个主要方向上工作和膨胀：轴向（垂直于安装平面）、内向径向和外向径向。每个方向都有性能参数，如膨胀高度（行程）和允许的中心线弯曲半径。这些性能参数受密封截面几何的影响。

典型充气密封件配置
为满足广泛的工业、科研和军用需求，开发了多种截面配置。轮廓根据在特定膨胀方向的性能进行选择，且进一步以固定方式区分。

常见固定/配置类型

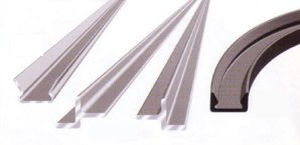

• Snap-In 型：燕尾形基座卡入匹配的挡条槽。安装和更换快速；挡条提供支撑和保护。
• Bond-In 型：安装在直壁槽并粘接固定；适用于首选粘接安装的场合。
• Encapsulated 型：通过型材或专门成形的通道夹持密封件；充气管驱动固体橡胶鞋贴合击打面。
• Fasten 型：使用金属紧固件（杆、销、夹），可点焊或拧至安装面。
• Recessed Groove 型：通常用于较小直径的径向工况，通过张力/力保持；较大直径可使用螺柱。
• Drop-In 型：设计为可直接放入槽或缝隙，通过重力和几何形状保持，无需额外固定装置。

定义您的应用几何
确定密封轮廓的两大要素是：几何和环境。几何定义包括可用安装空间、所需行程、密封的放置方式及机械功能。提供应用草图或图纸对确定合适的轮廓和安装方式非常有帮助。

典型气源连接
气源连接在 Seal Master 的充气密封件中为一体成型，确保高强度和结构完整性。设计时应考虑基底位置和气源接入方式。

充气密封件固定系统
正确的安装至关重要。固定装置必须将密封件保持在位，允许自由充放气，并保护密封件免受损伤。Seal Master 可提供带状或环形的金属或弹性体固定件。或者，密封件也可通过在应用中加工的槽进行固定。

控制装置
部分应用需要受控或周期性操作。控制解决方案可包括控制箱、阀门、调节器、压力表、报警器和压缩机。Seal Master 可根据需要提供控制装置；例如用于救援车辆或其他工艺关键系统中的密封件操作。

应用的环境因素
环境条件决定弹性体配方和织物增强材料的选择。应记录的条件包括温度范围、化学暴露、磨损、紫外线照射、臭氧及其它机械应力。材料选择由客户与 Seal Master 工程师基于应用需求共同决定。

结构与材料
Seal Master 的充气密封件为定制制造，采用织物增强并完全模压，而非简单挤出。采用多种弹性体与增强织物组合以满足几何和环境挑战。常用弹性体和织物如下所示。

常用弹性体

• 丁基
• 氯丁橡胶
• 环氧氯丙烷（Epichlorohydrin）
• 乙烯‑丙烯
• 氟化烃（Viton®）
• 天然橡胶
• 腈橡胶（Buna N）
• 聚氨酯
• 硅橡胶
• 苯乙烯‑丁二烯（Buna S）

常用增强织物

• Dacron
• Kevlar®
• Nomex®
• 尼龙

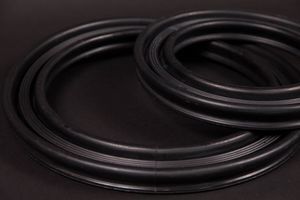

定制充气密封件
Seal Master 生产定制设计的充气密封件；已开发数千种独特轮廓以满足不同需求。具体轮廓、材料和固定方式由应用性能要求决定。

特性 / 技术规格

• Manufacturer: Seal Master Corporation
• Product type: Fabric-reinforced, fully molded inflatable seals and bags
• Typical inflation directions: axial, radial-in, radial-out
• Retention options: Snap-In, Bond-In, Encapsulated, Fasten, Recessed Groove, Drop-In
• Air connections: integrally molded into the seal
• Control devices: valves, regulators, gauges, alarms, compressors (available when required)
• Typical elastomers: Butyl, Chloroprene, Epichlorohydrin, EPM, Viton®, Natural Rubber, Nitrile, Polyurethane, Silicone, SBR
• Typical fabrics: Dacron, Kevlar®, Nomex®, Nylon
• Customization: profiles are custom engineered to application geometry and environment; thousands of unique configurations exist
