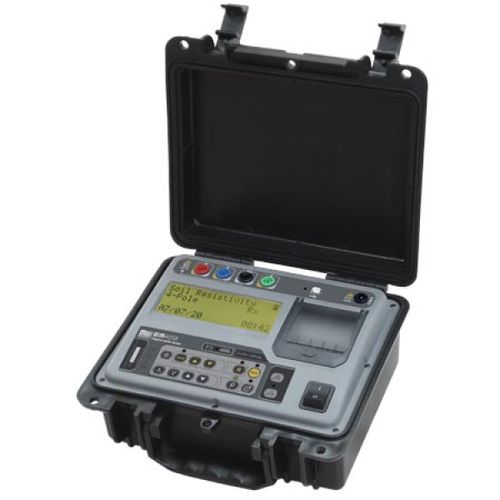

EM-4058 接地测试仪是一款由微处理器控制的数字式仪器,可测量接地电阻和接地电阻率(采用温纳法),并可检测地层中存在的寄生电压。该仪器适用于测量变电站、工业、配电网等场所的接地系统,符合 IEC 61557-5 标准。
为了方便地测试接地系统,EM4058 允许使用测试电流进行测量,频率可由操作员选择(270 Hz、570 Hz、870 Hz、1170 Hz 或 1470 Hz)。一方面,使用最低频率可以分析接地系统在工业频率故障电流下的行为;另一方面,使用最高频率进行的测量可以最好地显示与雷电引起的电流有关的行为,并提供极高的抗干扰电压,这种电压通常存在于土壤中,特别是变电站附近。
仪器有四个可自动选择的量程,测量范围从 0.01 Ω 到 20 kΩ,可对任何类型的土壤进行非常精确的测量。在测量地面电阻率时,操作员可以指示尖峰之间的距离,以便仪器应用温纳公式直接显示电阻率值。
特点
接地电阻测量
接地电阻率(温纳法)
杂散电压抑制能力强
---
