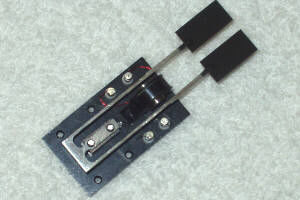

音叉斩波器是一种固定频率、机电驱动的光斩波器。附着在音叉移动齿条上的叶片对光束进行调制。该斩波器在由移动组件的有效质量和齿条的弹簧常数确定的自然谐振频率下工作。
- 一个固定频率,在10赫兹和6千赫兹之间
- 孔径可达10毫米
- 体积小/重量轻
- 成本低
- 可承受冲击和振动
- 低功率驱动电子设备
- 坚固,无易损件
- 可靠性高,寿命长
- 高频率稳定性(至0.005%)
- 高振幅稳定性(<0.01%)
- 真空操作(至10-10 Torr)1
- 高/低温操作(低温至200C) 1
- 无抖动操作
- 无辐射电磁干扰(EMI)
- 可提供参考信号
- 金属叶片是标准配置,镜面、棱镜或透镜是可选配置 1
- 单个叶片用于备用光束斩波器 1
斩波频率范围从10Hz到6KHz,在较低的频率下(100Hz以下),孔径可达15mm,在3KHz时为0.5mm,在6KHz时为0.2mm。如果光束大小限制了斩波器的速率,可以考虑在斩波器处聚焦以减少光束大小。斩波器的运动振幅与它的频率成反比。黑暗或明亮的叶片是标准的;镜子、透镜或光栅是可选的。
低成本、紧凑的尺寸、轻量级和几乎无限的寿命使音叉斩波器特别适用于专门的应用、OEM、内置到仪器或系统中,以及便携式系统。
---
