光电变换器 LTX-5515 series

模拟数字光纤

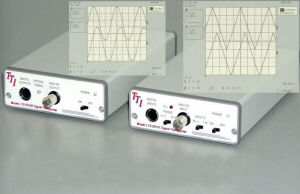

特点 - 一个模拟通道加四个数字通道 - 直流至25兆赫的模拟带宽 - 输入范围为±1 V和±5 V - 模拟信号数字化为12位精度 - 四个独立的数字（TTL）通道 - 直流至48Mb/s数据速率（每个通道） LTX-5515能够通过光纤链路精确传递一个模拟通道加四个数字通道的信息，范围从数米到超过10公里。 传入的模拟数据以每秒100兆样本的速度被数字化为12位精度，并以每秒1千兆比特的速度通过光纤传输。接收器获取这些数字数据，并在光纤链路的远端准确地重建模拟信号。 模拟信号带宽从直流到25MHz（-3dB）。提供两个输入电压范围，±1伏和±5伏。发射器模拟通道的输入阻抗可以设置为50欧姆或1莫姆（75欧姆是可选的）。 与模拟数据一起复用的是四个独立的TTL/CMOS/LVTTL数字信号，可以以高达48Mb/s的速率进行切换。 有两种型号可供选择。选择取决于光纤类型和所需的光纤链路的长度。LTX-5515（850 nm MM）在长度达250米的多模光纤链路上以850 nm的波长进行传输，而LTX-5515（1310 nm SM）在单模光纤上以1310 nm的波长进行传输，跨度超过10公里。
