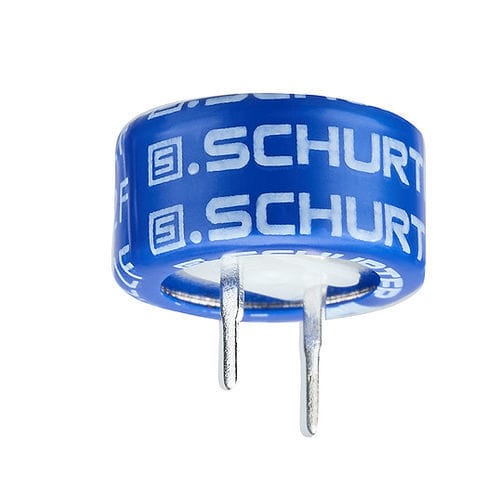

径向超级电容器 SCCA

印刷电路板带有径向轴能源储存

产品概述

• 系列：SCCA
• 硬币型超级电容（coin cell）
• 轴向（Radial）结构
• THT 引脚

主要特性

• 体积非常紧凑
• 高功率密度
• 低泄漏电流
• 长寿命

应用

• 传感器
• 小型移动设备
• 智能电表
• 计算机及外设
• 办公设备
• 实时时钟（RTC）备份

型号（简表）
容量 (DC, 25°C) [mF] | 容量容差 | ESR max. (AC@1kHz) [Ω] | 订货号
100 | -20% +150% | 50 | 3-158-694
220 | -20% +100% | 40 | 3-158-695
330 | -20% +80% | 40 | 3-158-696
470 | -10% +30% | 40 | 3-158-697
1000 | 0 +30% | 15 | 3-158-698
1500 | 0 +30% | 10 | 3-158-699

包装
100 - 470 mF：箱（265x190x90 mm），含44根塑料管（255x15x15.5 mm），每管17件
1000 - 1500 mF：箱（265x190x90 mm），含32根塑料管（255x22x16 mm），每管11件

认证与合规（概要）
认证参考类型：SCCA
合规：CE 合格声明、UKCA 合格声明、RoHS（2011/65/EU 及修正 (EU) 2015/863）、中国 RoHS (SJ/T 11363-2006)、REACH (法规 (EC) No 1907/2006)。

技术参数

• 额定电压：5.5 V
• 容量范围：100 - 1500 mF
• 容量容差可选：-20% +150%、-20% +100%、-20% +80%、-10% +30%、0 +30%
• ESR max. (AC@1kHz)：根据型号为 10 Ω 至 50 Ω
• 最大泄漏电流 (72 h, 5.0 V, 25°C)：根据型号为 3 µA 至 12 µA
• 有效值电流 RMS (25°C)：根据型号为 18 mA 至 118 mA
• 最大峰值电流 (25°C)：根据型号为 25 mA 至 133 mA
• 允许工作温度：-25 °C 至 70 °C
• 存储条件：0 °C 至 60 °C，相对湿度不大于 70%
• 安装方式：PCB，THT
• 焊接方式：波峰焊（Wave）
• 重量：3.1 - 8.4 g（视型号而定）
• 端子材料：镀锡（tin-plated）
