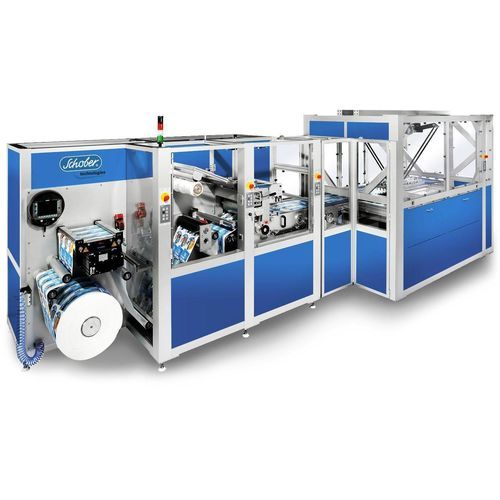

旋转切割机 RSM410 IML

用于膜叶子标签

概述
RSM410 IML是一款紧凑型高性能旋转切割与冲孔系统，专为加工模内标签（IML）、标签、票据和包装材料而设计。采用in-setting方式进行精确、与印刷同步的切割，适用于中小批量生产。

创新的VARICUT混合驱动技术
VARICUT混合驱动在切割过程中结合连续与间歇运动。in-setting加工保证切割始终与印刷对齐，可实现对数码印刷薄膜和包装材料的格式无关加工。

关键优势

• 高可用性与灵活的加工能力
• 短换型时间，实现快速产品切换
• 新订单无需额外磁性滚筒
• 针对数字印刷流程的优化

成熟的旋转切割技术
本机在高性能切割单元中采用高精度、长寿命的磁性滚筒。磁性滚筒具备：

• 预设压力设置
• 高精度轴承与轴承座
• 用于切刃磨损精确补偿的Gap Control系统
• 从磁性滚筒到压印滚筒的集中快速抬起（不丢失印刷基准）

真空控制的产品输送
RSM配备全表面真空输送带用于传送切割后的IML标签。多腔真空系统提升产品搬运性能，免除因产品轮廓/排列或材料克重变化而频繁调整。

安全高效的产品搬运（Spider）
机器人化与自动化实现连续且安全的堆叠与出料。自动出料可对同一印刷图案的不同产品进行堆叠，并高效处理嵌套或混合尺寸的产品。亮点包括：

• 连续网速可达50 m/min（典型Spider配置）
• 专用拾取与放置托板
• 不同产品类型和形状在同步速度下安全拾取，并在双堆箱系统中不停机堆叠

RSM IML-Twin Spider（高性能选项）
Twin Spider配置支持更宽的网幅和更高速度，适用于高产能加工：

• 网幅可达1,000 mm
• 版面长度可达1,220 mm
• 加工速度可达100 m/min
• 自动寄存控制与直观控制面板确保可靠连续运行
• Twin-Sider技术实现温和且高效的产品搬运

防静电装置
防静电单元通过定向放电电极释放高电压，可靠避免静电放电，且不受材料或工艺速度影响。

缩短换型时间 / 节省材料
RSM在换卷时支持自动重新定位登记以节省材料，并显著缩短剪切机的换型时间。

应用

• 用于食品包装和技术容器的模内标签（IML）
• 标签、票据及各类包装材料
• 加工数码印刷薄膜、薄片、纸张、纸板和无纺布

特性 / 技术规格

• 型号 / 平台：RSM410 IML / MX-DIGI-VARICUT
• 驱动技术：VARICUT hybrid drive（在in-setting模式下结合连续与间歇切割，始终与印刷对齐）
• 磁性滚筒特性：预设压力设置；高精度轴承与轴承座；Gap Control；集中快速抬起
• 真空处理：带多腔真空系统的全表面真空带
• 机器人处理选项：Spider / Twin Spider 自动堆叠（拾取与放置）
• 典型连续网速（Spider）：最高50 m/min
• Twin Spider性能：网幅最高1,000 mm；版面长度最高1,220 mm；加工速度最高100 m/min
• 可加工材料：数码印刷薄膜、包装材料、薄片、纸张、纸板、无纺布
• 适用于模内标签的中小批量生产
