安全程控器 CSP

紧凑型内置I/O输入

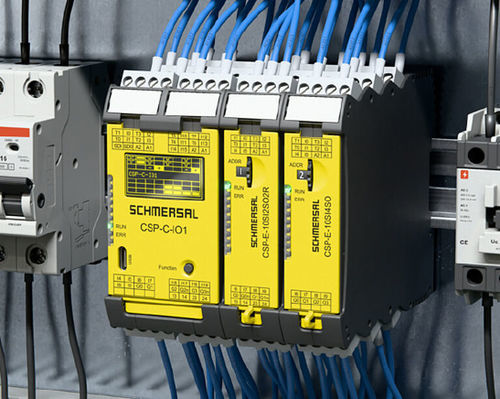

紧凑型安全控制器 CSP

CSP 小型安全控制器是一款模块化、可扩展且可自由编程的功能安全平台。可从紧凑的单机方案扩展至具备多重安全功能的系统。主要特点包括安全信号处理、便捷的扩展性和实用的系统集成能力。

基本模块 CSP-C

• 适用于现代机床和设备的高效灵活基座
• 在最小安装宽度下实现高信号密度
• 集成显示屏支持明文诊断和可配置消息
• RUN / ERR 状态指示 LED用于运行状态识别
• 用于使用 SafeCSP 进行工程配置和诊断的 USB 接口
• 设备本体的 Function 按键以便现场操作
• 可拆卸端子便于快速接线与设备更换

扩展模块 CSP-E

• 将 CSP-C 扩展为灵活可扩展的系统
• 地址旋钮用于在系统中对每个模块进行唯一标识
• 每模块配备 RUN / ERR 状态指示 LED
• 可拆卸端子便于快速接线与简单更换
• 22.5 mm 宽度在控制柜内实现最大信号密度

参数与安全

• 每个基本模块 20 路安全输入
• 可接入扩展模块数量最多 6 台
• 性能等级PLe4 类/ SIL 3
• 基本模块宽度45 mm

应用领域

• 包装带联锁的防护门送料处带 muting 的光电护栏单一控制器内的多路急停回路
• 机床制造安全运行模式选择自动、调整、手动调整模式的使能功能控制柜内紧凑布置
• 仓储内物流传输站点保护用于物料流的 muting大范围设备中的快速故障定位
• 装配与机器人单元带联锁和光电护栏的单元防护作为防入侵保护的安全垫可按进出点数量扩展
• 食品生产单台机器与产线区段的防护便于快速重新投入运行的明文诊断可集成符合卫生要求的安全装置
• 木工加工锯机与刨床的联锁防护门送料区的安全垫与光电护栏维修与换型时的安全限速

网络安全

• 防止未授权访问与篡改的保护措施
• 工程与设备访问由个人密码保护
• 分级用户角色及其权限分配
• 防止对安全应用进行未授权修改的措施
• 有助于满足机械法规和网络弹性法案的相关要求

特性 / 规格

• 系统名称CSP基本模块 CSP-C扩展模块 CSP-E
• 基本模块安全输入20
• 可接扩展模块数量6
• 安全等级PLe / 类别 4SIL 3
• 基本模块宽度45 mm
• 扩展模块宽度22.5 mm
• HMI 功能集成显示、状态 LED、Function 按键
• 接口用于配置与诊断的 USBSafeCSP
• 机械结构可拆卸端子以便快速更换扩展模块配备地址旋钮
