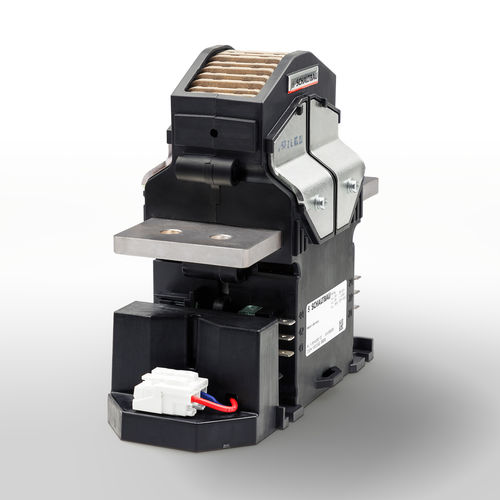

大功率接触器 C320 series

机电直流交流

紧凑型单极常开接触器，用于交流和直流（双向），额定绝缘电压可达1,800 V。常规热电流高达1,000 A；短时电流高达5,000 A C320是功率等级高达1000A的单极交流和双向直流接触器，它能确保高负荷安全切断，并在系统发生故障时提供可靠的保护。 典型的应用是在高压汽车电池管理系统、电动汽车充电站、电池测试台以及光伏系统逆变器的直流电路中作为主接触器使用。 非常有效的陶瓷电弧室、双断口触点和高分断能力是新接触器的重要特征。 特点 - 紧凑的尺寸 - 高额定绝缘电压Ui达1800伏 - 高达4000安培的制造能力Icm和出色的分断能力 - 高热持续电流Ith达1000安培，高额定短时耐受电流Icw达5000安培 - 完全双向性--安全断开高功率，不受电流流向影响 - 4个带镜像触点功能的辅助开关，用于诊断和开关状态监测 - 由于复杂的线圈节省电路，能耗低，发热低 规格(初步数据) C320K, C320S 电压类型 - 直流双向，交流（f ≤ 60 Hz) 主触点，配置 - 1 NO 额定工作电压Ue - C320K: 1.500 V
