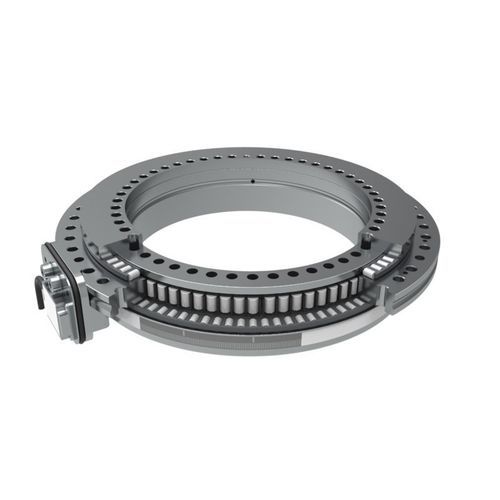

位置测量系统 YRTCMI

角向电感电子

产品概述
YRTCMI 测量系统轴承，配备 MHI 测量头，采用增量式感应角度测量。该测量系统坚固可靠、符合功能安全标准，可为工作机床上电驱动轴提供优异的加工质量和最大的设备可用性。

您的收益

• 优异的定位精度和极小的定位散布
• 增量式角度测量系统位置优化
• 提高机床可用性
• 便于装配和调试
• 多种工程选项
• 针对安全相关电驱轴的功能安全合规测量系统
• 测量系统无需额外组件
• 与所有相关控制系统兼容
• 采用滑环时可实现稳定的数据传输

选择 YRTCMI 测量系统轴承的理由

• 极高的加工质量：在轴承层面直接进行精确可靠的角度测量，可降低定位散布并实现极高的加工精度。
• 增量测量方法与数据传输：模拟信号 1 Vpp，与常规控制器兼容；第二条距离编码轨提供绝对参考；连续模拟电压确保通过滑环的稳定数据传输。
• 感应式工作原理：可靠且抗干扰的感应式原理可防止机床故障，提高机床可用性；轴向测头可无须调校即装配。
• 整合到回转工作台轴承：减小安装尺寸，增加可用加工面积，并释放中心空间以便布置电源/数据/介质通道。

特点

• 增量式测量方法
• 感应式工作原理
• 集成于轴承内
• 中空轴及轴心空间
• 电子接口：模拟信号 SIN/COS 1 Vpp
• 与所有常见的机床控制系统电子兼容
• 精确的角度测量与极小的定位散布
• 高可靠性
• 功能安全

适用行业

• 机床

技术特性 / 规格

• 测量头类型：MHI 测量头（增量式、感应式）
• 测量原理：带第二距离编码轨以实现绝对参考的感应式增量测量
• 输出信号：SIN/COS 模拟，1 Vpp
• 数据传输：适用于滑环的连续模拟电压
• 集成：角度测量系统集成于回转工作台轴承（节省安装空间）
• 机械结构：中空轴及用于电缆和介质的中心空间
• 兼容性：与常规机床控制系统电子兼容
• 安全性：提供符合功能安全的选项
• 装配：轴向测头可无调校安装
