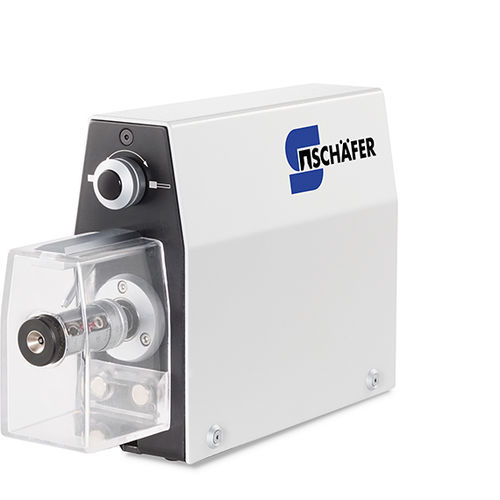

同轴剥线机 ST215W

电线手动剥离

产品概述 ST215W 是一款紧凑型剥线机，适用于小截面积的单根导线和同轴电缆。可处理微型同轴以及 Teflon/Kapton 涂覆电缆，配备回位（way-back）功能以提高剥线质量。

创新的回位功能 回位功能在处理截面公差较大的导线时能提高剥线的一致性。可在剥离绝缘体时禁用刀片旋转，以防止股线扭曲，从而对精细导体实现受控剥离。

高精度 通过旋转刀片切割并拉出绝缘，在一次操作中完成剥离。紧凑的旋转切割头允许非常短的外护套剥离长度，同时避免损伤导体或介电材料。无级可调的定位单元将电缆精确对准刀片，消除了操作人员影响，并可用于包括航空航天在内的高端应用。

可调参数 定位单元为无级调节。旋转/扭转时间与方向可配置，以适应不同材料。直径和长度调节具有无级可变的精细分辨率，以实现精确的重复性。

合规性 ST215W 符合适用的欧洲机械、电气安全及电磁兼容指令。为稳定的加工质量、长期使用寿命及持续生产能力而设计。

可选扩展

• 定位单元
• 剥线刀片
• 脚踏开关
• 压缩空气微过滤器

技术参数（表） 可加工材料 - 单根导线、护套电缆、同轴、微型同轴
最大电缆外径 - 2.5 mm
线径 - 0.08 mm – 2.0 mm（AWG 12 – 40，视材料与类型而定）
绝缘材料 - Teflon、PVC、Kynar、Kapton
屏蔽材料 - 铜、不锈钢
剥离长度 - 最大 13 mm
外护套剥离长度 - 最小 < 10 mm（视材料而定）
旋转/扭转时间 - 0.3 s – 6.2 s（10 步）
旋转/扭转方向 - 左或右
切割头 - 旋转切割头
剥线刀片数量 - 4
分辨率（直径） - 无级；刻度 0.05 mm
分辨率（长度） - 无级；刻度 1.0 mm
电源 - 100–230 VAC，47–63 Hz；24 VDC
压缩空气 - 5–12 bar
尺寸（长 x 宽 x 高） - 210 x 54 x 126 mm
重量 - 0.85 kg

技术规格

• 型号：ST215W
• 可加工材料：单根导线、护套电缆、同轴
• 最大外径：2.5 mm
• 线径范围：0.08 mm – 2.0 mm（AWG 12–40）
• 绝缘类型：Teflon、PVC、Kynar、Kapton
• 屏蔽材料：铜、不锈钢
• 最大剥离长度：13 mm
• 外护套最小剥离长度：< 10 mm（视材料而定）
• 旋转/扭转时间：0.3 s – 6.2 s（10 步）
• 旋转方向：左或右
• 切割头：旋转式
• 刀片数量：4
• 分辨率（直径）：无级可调；刻度 0.05 mm
• 分辨率（长度）：无级可调；刻度 1.0 mm
• 电源：100–230 VAC，47–63 Hz；24 VDC
• 压缩空气：5–12 bar
• 尺寸：210 x 54 x 126 mm
• 重量：0.85 kg
