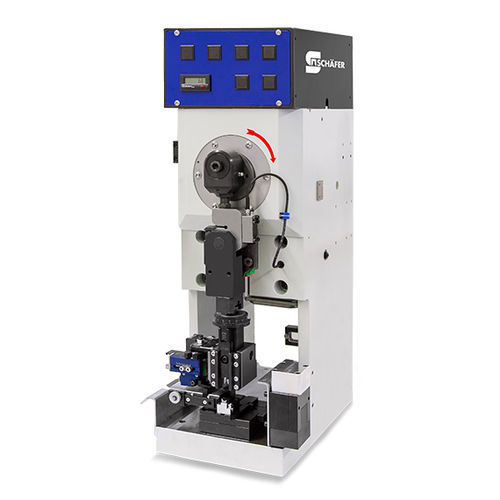

金属丝线扣压机 CrimpStation 240

电缆用于电缆接头自动

产品概述
CrimpStation 240 BASIC 为电缆自动化生产及端子加工设计的压接工位。适用于整线自动化系统的集成，可通过 I/O 接口实现集中控制，兼容常用压接工具，并配备快速拆装的工具夹。图片可能包含选配或特定配置。

简易集成
通过标准 I/O 接口可方便地集成到自动化电缆生产线，实现集中控制与机器间连接，支持生产自动化。

高效准备
兼容标准压接工具，具备快速释放机构以便快速更换工具。水平安装的端子带切割器便于将载带插入，简化调试与上料操作。

高质量压接结果
端子带切割器的水平安装可减少载带偏转带来的力学影响，利于稳定的压接几何形状。可选集成的压接力监测支持在线质量控制。

结构设计
CrimpStation 240 BASIC 在同级别中具有更高的刚性，即使在较大压制力下也能保持精度。紧凑的外形便于在空间受限的机器或工位中安装。

高操作员安全性
设计用于在总成机械内安装，已考虑机械和电气安全措施以及电磁兼容性，以满足适用的欧洲指南要求。

标准配置

• 废料容器
• 无接触安全开关
• 认证的安全组件

可选配置

• 压接工具
• 带防垂落控制的纸卷收卷器
• 端子带切割器
• 压接力监测
• 机台平台

技术参数
可加工材料:
导线 — 单芯或多芯护套电缆
导线截面积 — 最大 6 mm²（取决于配置）
端子 — 纵向或横向带状端子

性能与几何:
驱动 — 0.75 kW 三相电机
电机转速 — 440–2000 RPM（机械可调）
压入力度 — 20 kN
行程 — 30 mm 或 40 mm
闭合高度 — 135.78 mm

供电与接口:
电源 — 230 V，50/60 Hz
压缩空气 — 6 bar
控制 — I/O

外形尺寸与重量:
宽 x 深 x 高 — 450 mm x 475 mm x 740 mm（约，基础配置）
重量 — 167 kg（约，基础配置）

特性 / 技术规格

• Model: CrimpStation 240 BASIC
• 驱动: 0.75 kW 三相电机
• 电机转速: 440–2000 RPM（机械可调）
• 压入力度: 20 kN
• 行程选项: 30 mm 或 40 mm
• 闭合高度: 135.78 mm
• 可加工导线截面积: 最大 6 mm²（取决于配置）
• 端子: 纵向或横向带状端子
• 电源: 230 V，50/60 Hz
• 压缩空气要求: 6 bar
• 控制接口: I/O
• 尺寸 (W x D x H): 450 x 475 x 740 mm（约，基础配置）
• 重量: 167 kg（约，基础配置）
