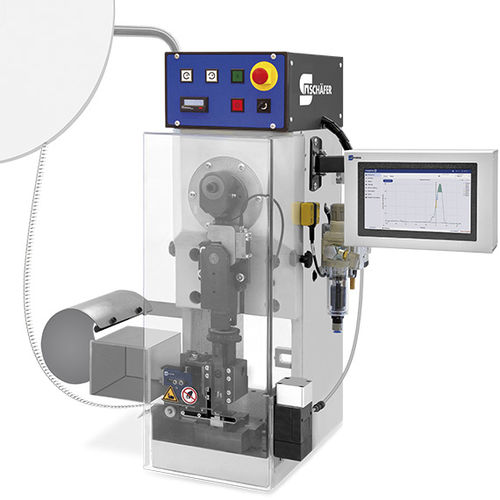

力监控系统 CrimpWise

用于压接评估用于线缆

概述
为确保电缆生产质量，Schäfer 提供可选的 CrimpWise 压接力监测系统。CrimpWise 可集成到大多数 Schäfer 压接机中，或作为外置模块安装。该系统可与机床控制深度集成，并通过基于浏览器的界面由网络设备操作，实现质量集中管理和参数配置。

功能
系统通过记录压接力曲线并将测得值与已学习的参考曲线比较来监控压接质量。偏差可能表明诸如导线缺失或绝缘材料进入压接区等问题。检测到偏差时，机器会发出错误信号，若安装有不良件切除器，可将不合格电缆切除以防其继续进入生产流程。

后装兼容性
CrimpWise 提供内部模块（CrimpWise iS，用于控制柜集成）和外置模块（CrimpWise eM，用于机床安装）。该方案可对包括第三方设备在内的多种压机进行后装。可调传感器与成熟的测量技术简化了安装与调试，并帮助在机器生命周期内维持一致的测量质量。

软件与连接性
CrimpWise 软件负责记录数据的文档化和详细分析。基于浏览器的界面支持多用户访问、系统配置和与客户网络的集成。系统支持 OPC UA 连接，以实现集中数据管理和可追溯性。

对电缆生产的优势

• 按区域监控，支持基于时间或位置的分析。
• 测量配置和监控区域完全可定制。
• 支持多用户访问的浏览器界面。
• 完整的数据记录与 OPC UA 连接，确保 100% 可追溯性。
• 通过软件更新可简便地新增功能和改进。

模块与产品型号

• CrimpWise iS：用于控制柜集成的内部模块。
• CrimpWise eM：用于机床安装的外置模块。
• CrimpWise 软件：用于配置、监控和分析的浏览器界面。

特性 / 技术规格

• 集成方式：内部（控制柜）或外置安装；支持对多种压机的后装。
• 操作：集成于机床控制；浏览器界面可通过网络设备访问；支持多用户。
• 监控方法：测量压接力曲线并与已学习的参考曲线比较；按区域分析（基于时间或位置）。
• 质量措施：机器报警并在偏差时可选切除不良件。
• 数据与连接性：完整数据记录与 OPC UA 连接以实现可追溯性。
• 测量：可调传感器技术以保证一致的测量质量。
• 软件：配置、详细分析与文档化；支持集中数据管理。
