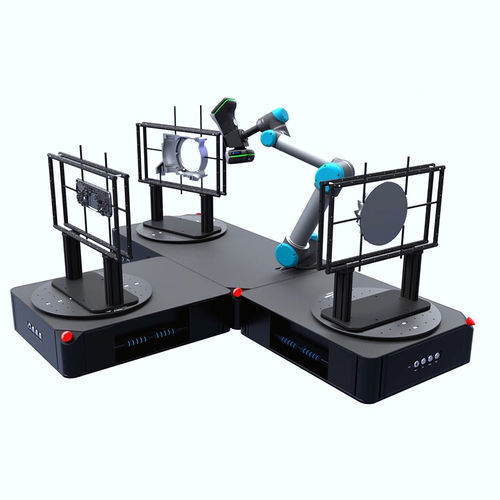

电脑控制三坐标测量仪 AM-DESK series

手动操控无臂用于大型物品

概述
AM-DESK 可与协作机器人及 SCANOLOGY 3D 扫描仪配合，实现工厂、实验室及现场环境中零件的自动连续 3D 测量。该工作站可执行无人值守的检验序列，并通过将实际测得的 3D 坐标与 CAD 数据对比生成检验报告。

软件
包含 DefinSight-Automation，具有直观的用户界面以支持人机交互。软件支持多种通信协议，用于集成协作机器人、多工位定位器及外设，实现自动化测量流程和远程操作。

主要特点

• 快速安装：即插即用，缩短部署时间。
• 模块化扩展配件：3D 扫描仪、协作机器人、定位器、托盘等。
• 带防护罩并符合 CE 认证，保障操作人员安全。
• 支持 PLC 与伺服机构编程；支持自动校准流程。
• 一键启动并支持手动操作模式，使用灵活。
• 支持与多工位定位器和协作机器人配合的自动测量序列。

性能与应用
适用于铸件、塑料件、冲压件等最大约 100 kg 的零件的快速自动化检验。典型应用包括质量控制、缺陷检测、逆向工程数据采集、快速原型制作及自动化报告，适用于生产线与实验室环境。

配件与部署
工作站重量约 75 kg，占地约 1 平方米。典型安装时间约 5 分钟，电源 110–220 V；可选移动推车以便快速重新部署。支持即插即用定位器以扩展工作空间并即时更改测量路径。注意：AM-DESK Lite 不支持连接多个定位器，也不支持完全自动校准。

安全
CE 标志；包含串联急停装置、声光危险提示，并通过伺服机构可控的力/距离实现安全运行。与协作机器人配合时，支持多等级碰撞检测和传感器安全检测，在异常情况下停止操作。

包含/支持的系统项

• 工作站型号：AM-DESK（标准）、AM-DESK Lite
• 兼容模块：3D 扫描仪、协作机器人、定位器、托盘
• 典型支持的协作机器人/机器人：详见技术规格部分

参数 / 技术规格

• 型号：AM-DESK 60120；AM-DESK Lite
• 尺寸：1200 x 600 x 177 mm（47.2 × 23.6 × 7.0 in）；AM-DESK Lite：1200 x 600 x 180 mm（47.2 × 23.6 × 7.1 in）
• 重量：75 KG（165.3 lb）；AM-DESK Lite：70 KG（154.3 lb）
• 转台承载：≤125 KG（275.6 lb）；AM-DESK Lite：≤75 KG（165.3 lb）
• 转台最大转速：50°/S；AM-DESK Lite：40°/S
• 通信接口：TCP/IP
• 支持的机器人：
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• 电源：110 V–220 V / 50–60 Hz；AM-DESK Lite：220 VAC / 50–60 Hz
• 峰值功率：900 W；AM-DESK Lite：700 W
