地面摄影测量系统 TrackProbe

带3D摄像机

产品概述

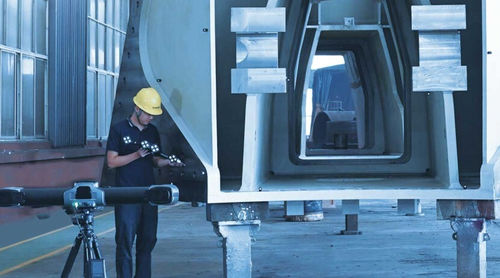

TrackProbe 3D 探测系统由跟踪用 i‑Probe 与光学 i‑Tracker 组成，针对车间级别的计量测量而设计。作为一款多功能 3D 数字化仪，TrackProbe 可用于夹具校准、基准标记、以及工程机械与零件的几何与尺寸检测，适用于大测量体积和长距离场景。系统具有便携、高精度、易操作的特点，能在严苛工况下为大尺寸或复杂零件提供可靠测量。

主要用途

• 夹具校准
• 基准标记
• 几何形状检测（形状与型面）
• 工程机械的尺寸检测
• 从小型到超大型零件的测量

产品亮点

• 测量体积可达 49 m³
• 探针到达长度 500 mm（不含触针）
• 连续测量，无需重定位
• 少量标记点即可方便迁移跟踪器
• 扫描与探测工作流程无缝衔接
• 支持有线和无线数据传输

性能与环境适应性
配合大视野 i‑Tracker，i‑Probe 在标准跟踪下可对 6 m 内的工件进行测量；对于大尺寸工件的宽域测量，跟踪距离可扩展至 10 m。TrackProbe 采用高精度光学跟踪与稳健算法，实现形状与 GD&T 的计量级精度。i‑Probe 约 500 mm 的长度和专用算法使其能覆盖深孔与难达区域，可靠测量参考孔与被遮挡目标。系统便携且可在车间环境中稳定工作，采用动态参考技术以抵抗振动、温度变化、湿度波动及多变光照。

数据传输与工作流程
TrackProbe 支持有线与无线数据传输：无线模式适用于无需受限于线缆的灵活现场测量；有线模式适用于需要更高安全性或可靠性的场景。配套软件统一扫描与探测数据的坐标系，实现扫描与探测之间的无缝切换。

技术规格

• 类型：TrackProbe
• 体积精度：10.4 m³（跟踪距离 3.5 m）→ 0.049 mm（0.0019 in）
• 体积精度：28.6 m³（跟踪距离 5.0 m）→ 0.067 mm（0.0026 in）
• 测量距离（每个 tracker）：最大 10 m（393.7 in）
• 推荐工件尺寸范围：0.1 m – 12 m（3.9 in × 472.4 in）
• i‑Tracker 相机像素：25 MP
• i‑Probe 500 尺寸：510 × 145 × 89 mm（20.1 × 5.7 × 3.5 in）
• i‑Probe 500 重量：700 g（1.54 lb）
• 工作温度范围：0–45°C（32℉–113℉）
• 工作湿度范围（无凝结）：10–90% RH
• 连接方式：有线和无线
• 目标数量：16
• 专利：ZL201520680513.1; ZL202210065778.5; ZL202221475584.4; ZL202221766958.8; ZL202320545878.8
• 备注：符合 ISO 10360‑2 标准
