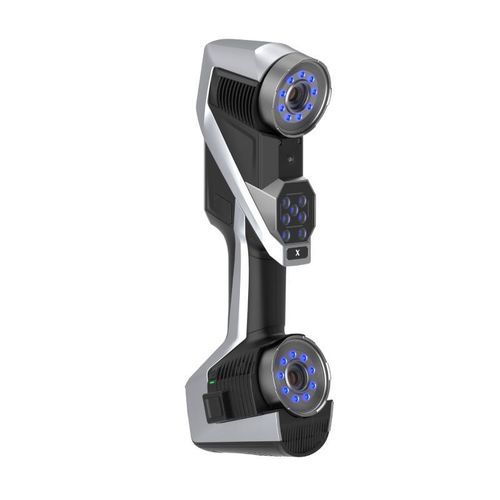

3D扫描仪 KSCAN-X

测量用于检查激光

概述
KSCAN-X基于SCANOLOGY先进的无线技术与自适应摄影测量，是一款面向超大件、大件及中型零件的智能大面积3D扫描仪。其超宽扫描面积、扩展景深与高吞吐量，适用于航空航天、重工业、轨道交通及先进制造领域的高效质量控制与尺寸检验。

亮点

• 智能无线大面积3D扫描
• 高速四交叉蓝色激光扫描
• 超大扫描面积与扩展景深
• 支持深孔测量的专用蓝色激光线
• 板载处理与双电池实现持续无缆运行
• 自适应摄影测量消除累积误差，保证体积精度一致性

主要特性

• 扫描面积可达2600 mm × 1800 mm，适用于超大工件
• 工作距离：0.30–2.50 m（扩展景深）
• 多种扫描模式：大视场（84条蓝色激光线）；中距（依模式54 / 27条蓝色激光交叉线）；深孔扫描（额外蓝色激光线）
• 高精度：中距扫描精度可达0.030 mm；大视场精度可达0.075 mm
• 体积精度：0.075 mm + 0.010 mm/m（配合800 mm高精度标尺）
• 超高扫描吞吐量：最高6,450,000测量点/秒，帧率高达180 FPS
• 适用物体尺寸范围：0.5 m至15 m
• 眼安全激光：Class II
• 分辨率可达0.1 mm

真正的无线设计与板载处理

• 强大的板载处理模块，有效处理大数据量
• 双电池系统实现无缆连续工作
• Dual-WNIC设计保障稳定高速无线数据传输（Wi‑Fi 6）
• 支持智能无线模式与不间断供电

更快更平滑的扫描

• 四交叉蓝色激光线（Large-FOV模式为4×21线）实现高效大范围采集
• 高扫描率与高帧率减少标记需求并加速采集

便携且易用

• 紧凑轻量设计，配便携保护箱，另有配件多功能箱可选
• 无线连接：免布线，便于现场与车间使用
• 快速校准：现场约20秒快速校准
• 智能一键控制，无需电脑即可完成关键操作

直观与自适应

• 内置触摸屏与智能引导，操作直观
• 手机支架与可配置C1按键，便于灵活控制

软件
兼容一体化计量平台，支持高级3D扫描与检测工作流及高效数据处理。

技术规格

• 类型：KSCAN-X
• 扫描模式：大视场（84条蓝色激光线）；中距（54 / 27条蓝色激光交叉线）；深孔（额外蓝色激光线）；自适应摄影测量
• 精度：中距扫描 0.030 mm；大视场 0.075 mm
• 体积精度：0.075 mm + 0.010 mm/m（配合800 mm高精度标尺）
• 扫描率：最高6,450,000测量点/秒
• 扫描面积：可达2600 mm × 1800 mm
• 工作距离：0.30 – 2.50 m
• 物体尺寸：0.5 m – 15 m
• 激光等级：Class II（眼安全）
• 分辨率：最高0.1 mm
• 尺寸：344 mm × 124 mm × 99 mm
• 相机间距：235 mm
• 接口：USB 3.0 Type-B
• 无线标准：Wi‑Fi 6 (802.11a/b/g/n/ac)，支持 Dual WNIC
• 智能无线模式：支持
• 不间断电源：支持
• 环境适应性：无风扇，适用于车间环境
• 工作温度：-10 ~ 40 ℃
• 工作湿度：10–90% RH
• 防护等级：IP50
• 专利：多项 CN/US/KR 注册（制造商列示）
• 备注：性能基于 ISO / JJ F / VDI/VDE 标准评估；体积精度测试配合800 mm高精度标尺
