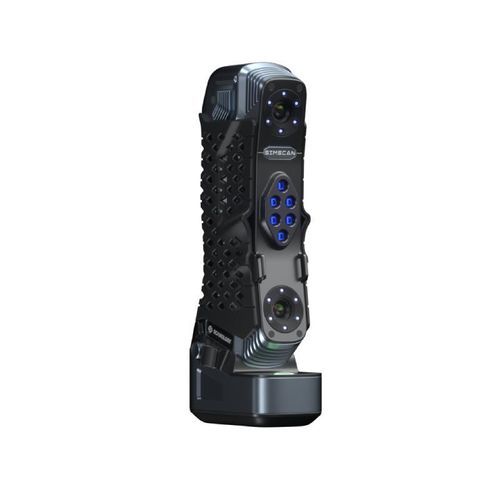

3D扫描仪 SIMSCAN-S Gen2

用于检查用于逆向工程用于汽车工业

概述
SIMSCAN-S Gen2 是一款掌上型 3D 扫描仪，专为特征级计量与检验而设计，适用于高端制造环境（航空航天、先进加工、汽车、模具、能源与重工业）。可提供可追溯的测量结果，用于验证 GD&T 关键特性和严格公差。

主要优势

• 掌上尺寸、镁合金轻量化机身，符合人体工程学的手持使用（约 560 g）。
• 集成边缘计算和无线数据传输，实现狭小空间或高处作业的无线自由。
• 超高速数据采集（高测量率和帧率），适应复杂几何和高强度扫描任务。
• 符合 ISO 10360 系列标准，性能可追溯且可靠。

扫描模式与光学系统
产品支持多种扫描模式，以应对不同零件类型和特征：
超快速扫描模式：108 条蓝色激光线（Quad Cross Technology）
超精细扫描：17 条蓝色平行激光线
深孔扫描：用于狭窄/深部特征的额外 1 条蓝色激光线

性能要点

• 精度：0.015 mm（SIMSCAN-S Gen2 标准性能）
• 体积精度（标准）：0.015 mm + 0.03 mm/m
• 自适应影像测量（配合尺杆）：0.015 mm + 0.012 mm/m
• 最大测量率：8,100,000 测量/秒
• 最大帧率：最高可达 180 FPS
• 最大扫描面积：700 mm × 600 mm

设计与易用性

• 人体工学手持外形，带可拆卸充电座和直观显示屏以实现实时监控。
• 短基线相机设计，可在陡峭视角下捕捉间隙、深孔、槽和通道。

输出与接口

• 输出文件格式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk 等。
• 接口：USB 3.0
• 无线：Wi‑Fi 6 (802.11a/b/g/n/ac)

合规性与可追溯性
性能按 ISO 10360-13（ISO 17025 认可实验室）、VDI/VDE 2634 第三部分和 JJF1951 规格评估。适用专利与知识产权保护。

表 — 部分技术规格
类型：SIMSCAN-S Gen2（可选 SIMSCAN-E Gen2）
超快速模式：108 条蓝色激光线（Quad Cross Technology）
超精细模式：17 条蓝色平行激光线
深孔模式：1 条额外蓝色激光线
精度 (1)：0.015 mm（SIMSCAN-S Gen2）— SIMSCAN-E Gen2：最高 0.020 mm
扫描率最高：8,100,000 测量/秒
扫描面积最高：700 mm × 600 mm
激光等级：CLASS II（眼部安全）
分辨率最高：0.020 mm
体积精度（标准）：0.015 mm + 0.03 mm/m
自适应影像测量（配合）：0.015 mm + 0.012 mm/m
球面度：0.025 mm
平面度：0.035 mm
工作距离：300 mm
景深：550 mm
输出格式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2、.umk 等
接口模式：USB 3.0
外形尺寸：203 mm × 80 mm × 44 mm
重量：560 g
工作温度范围：-10–40°C
工作湿度（无冷凝）：10 ~ 90% RH
无线标准：Wi‑Fi 6 (802.11a/b/g/n/ac)

特性 / 技术规格

• Model: SIMSCAN-S Gen2
• Accuracy: 0.015 mm
• Volumetric accuracy (standard): 0.015 mm + 0.03 mm/m
• Adaptive photogrammetry accuracy: 0.015 mm + 0.012 mm/m (with scale bar)
• Sphericity: 0.025 mm
• Flatness: 0.035 mm
• Measurement rate: up to 8,100,000 measurements/s
• Frame rate: up to 180 FPS
• Scan area (max): 700 × 600 mm
• Stand-off distance: 300 mm
• Depth of field: 550 mm
• Laser system: 108 blue laser lines (quad-cross) + 17 parallel lines (hyperfine) + extra line for deep holes
• Laser class: CLASS II (eye-safe)
• Resolution up to: 0.020 mm
• Output formats: .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, etc.
• Interface: USB 3.0; Wireless: Wi‑Fi 6 (802.11a/b/g/n/ac)
• Dimensions: 203 × 80 × 44 mm; Weight: 560 g
• Operating temperature: -10–40°C; Operating humidity: 10–90% RH (non-condensing)
• Standards: ISO 10360-13; tested in accredited lab (ISO 17025); VDI/VDE 2634 Part 3; JJF1951
